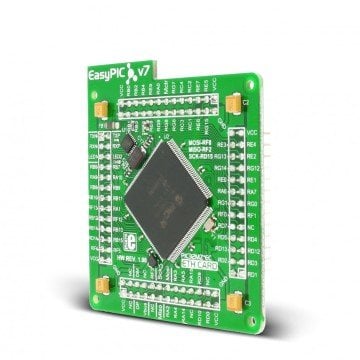

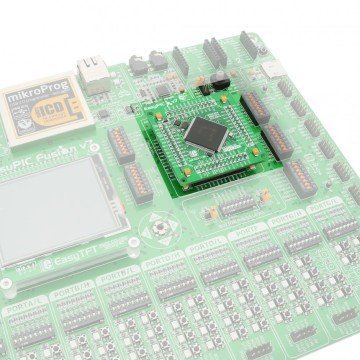

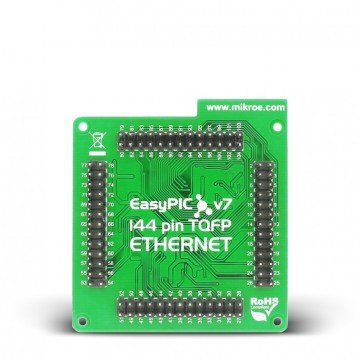

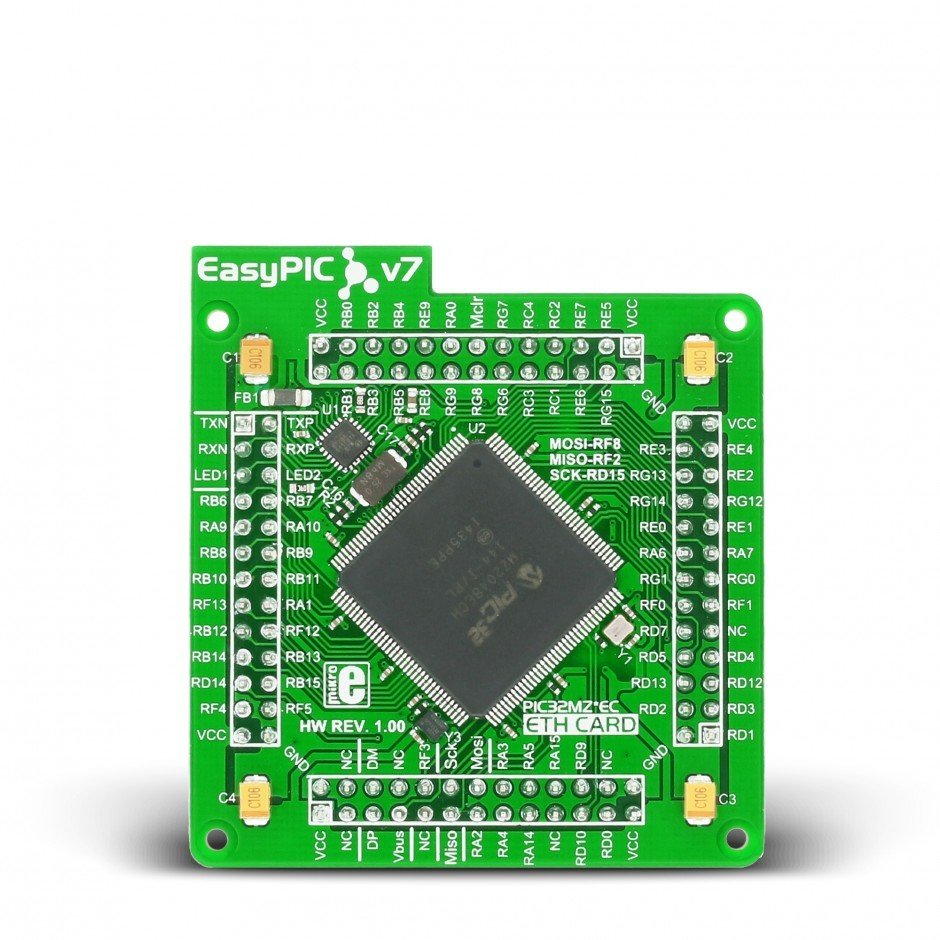

Bu MCU kartı,Easy PIC Fusion Geliştirme kartının opsiyonel MCU kartlarından biridir.EASY PIC FUSION v7 ETH MCU kartı çevre birimleri ile birlikte PIC32MZ2048EFH144 mikrodenetleyicisini içerir. Hem yeni başlayanlar hem de profesyoneller için mükemmel bir seçim. Nihai programı test edip oluşturduktan sonra, bu kart aynı zamanda kart soketi sayesinde tak-sök yapıya sahiptir ve bu sayede nihai cihazınızda kullanılabilir.

PIC32MZ2048EFH144 - 512 KB SRAM ve 2 MB Flash, 250 MHz maksimum frekans, dahili bir osilatör, ses ve grafik arayüzleri, Ethernet ve daha fazlası olan 32 bit bir MCU.
MCU ayrıca dahili bir RTC (Gerçek Zamanlı Saat), 12 bitlik bir ADC (18 MSPS, 48 kanallı ADC modülü) ve RNG ile veri şifreleme / şifre çözme ve doğrulama (AES, 3DES, SHA, MD5 ve HMAC) vb.
32.768KHz kristal - RTCC modülü için harici saat dalga formu sağlar.
24MHz osilatör - PIC32MZ2048EFH144 MCU için saat frekansını sağlar.
25MHz kristal - Harici Ethernet modülü için saat sağlar.
Ethernet alıcı-verici - Bu MCU kartı, PIC32MZ2048EFH144 denetleyiciye ek Ethernet işlevi sağlayan tek yongalı Ethernet fiziksel (PHY) katman alıcı vericisini içerir. IEEE802.3 / 802.3u (Hızlı Ethernet) ve ISO 802-3 / IEEE 802.3 (10BASE-T) ile uyumludur.

PIC32MZ2048EFH144 TEKNİK DOKUMANI   DEVRE ŞEMASI
