XL4015 5A Ayarlanabilir DC/DC Voltaj Düşürücü
Stok Kodu
189.02.02
71,71 TL
Kategori
Fiyat
1,80 USD + KDV
XL4015 5A Ayarlanabilir DC/DC Voltaj Düşürücü

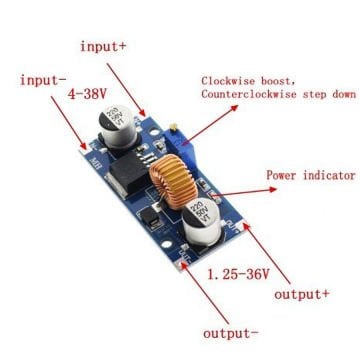

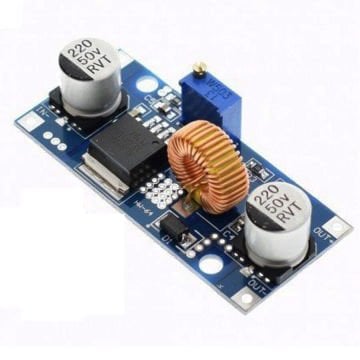

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL4015 entegresi bulunmaktadır.
Regülatör üzerinden 5A'e kadar akım geçmektedir. Giriş gerilimi 4V - 38V arası olup, çıkış gerilimi olarak üzerinden yer alan trimpot sayesinde 1.25V - 36V arası çıkış elde edilebilir.
Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.
Regülatör üzerinden 5A'e kadar akım geçmektedir. Giriş gerilimi 4V - 38V arası olup, çıkış gerilimi olarak üzerinden yer alan trimpot sayesinde 1.25V - 36V arası çıkış elde edilebilir.
Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.
Teknik Özellikleri
| Üretici Firma | China |
|---|---|
| Ürün Kategorisi | DC/DC - AC/DC Converter |
| Seri | XL4015 |
| Giriş Voltajı | 4 ～ 38VDC |
| Çıkış Voltajı | 1.25 - 36VDC ayarlanabilir (giriş voltajı çıkış voltajından 1.5 V daha yüksek olmalıdır) |
| Çıkış Akımı | 0 - 5A |
| Çıkış Gücü | 75W |
| Verimlilik | 96% ye kadar yüksek verimlilik |
| Çalışma Sıcaklığı | -40 ~ +85 |
| Çalışma Frekansı | 180KHz |
| Kısa Devre Koruması | Evet (sınır akımı 8A) |
| Aşırı Sıcaklık Koruması | Evet (aşırı sıcaklık çıkışından sonra otomatik kapanma) |
| Giriş Ters Polarite Koruması | Yok (gerekirse seri olarak yüksek akım diyodu girin) |
| Kaplama | Akım Limit Koruması ve Termal kapama |
| Boyutlar (L x W x H) | 5.4*2.3*1.5 cm |
1. Modül çıkış voltajı ayarlanamazsa, çıkış voltajı her zaman giriş voltajına eşittir.Lütfen potansiyometreyi saat yönünün tersine 20 tur veya daha fazla ayarlayın. (Potansiyometreyi göğsünüze karşı bırakın, saat yönünün tersine takviye yapın).
2. Giriş voltajı, 1.5v veya daha fazla çıkış voltajından yüksek olmalıdır.
3. Yüksek akım veya yüksek güç ısı dağılımı artırmak için gerekli
