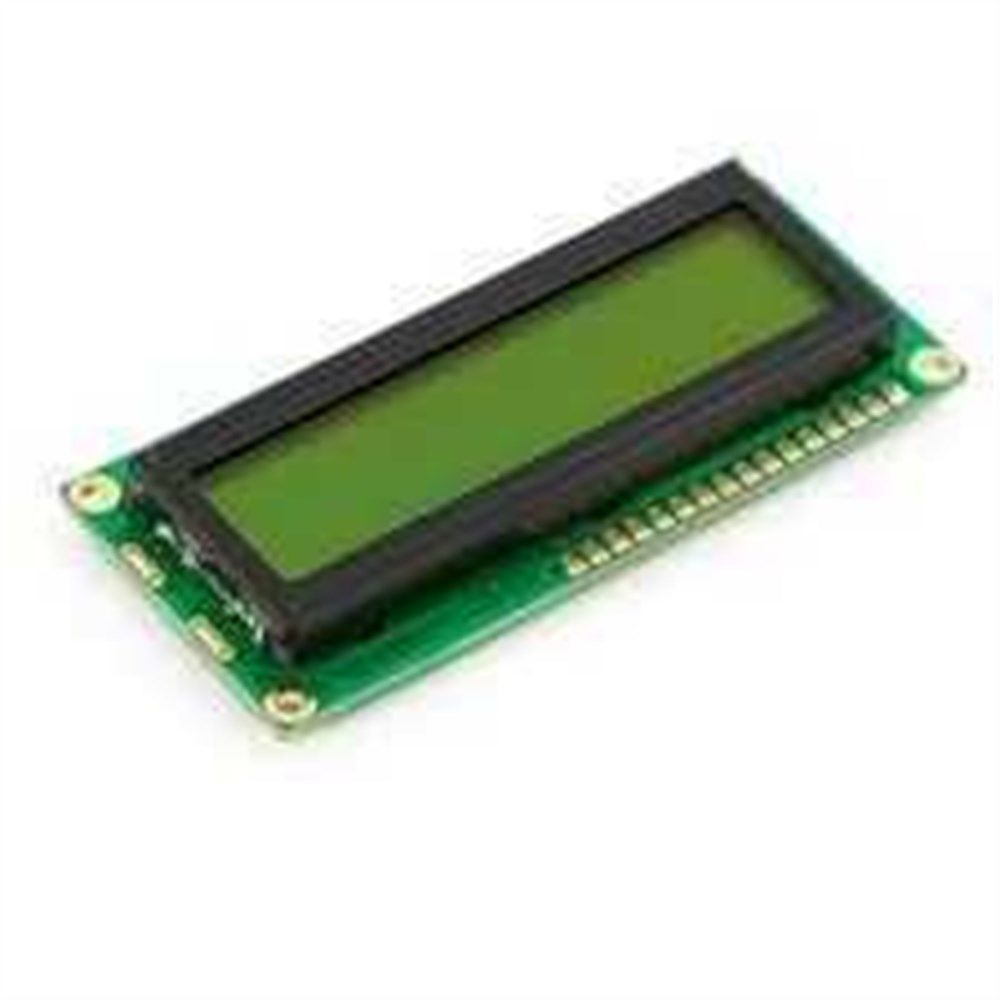

2x16 Karakter LCD Ekran Işıksız Sol Üst Bağlantılı

Projelerinizde kullanabileceğiniz kaliteli bir 2X16 Karakter LCD ekrandır. Yeşil zemin üzerine siyah yazı rengine sahiptir. Arka LED aydınlatması yoktur. 5V gerilim ile çalışır.

Arduino ve Tüm Mikrokontrolcülerle yapacağınız projelerde kullanabilirsiniz.



Özellikleri:

• +5V ile çalışmaktadır.
• 4mA akım çekmektedir.
• Çalışma sıcaklığı -20 ile +70 derece arasıdır.



Bacak Bağlantıları:

LCD Pin	Sembol	Bağlantı
1	Vss	GND
2	Vdd	+5V
3	Vo	Kontrast ayarı
4	RS	Register seçme pini
5	R/W	Data read/write pini.
6	E	Enable pini
7	DB0	Data Bus 0
8	DB1	Data Bus 1
9	DB2	Data Bus 2
10	DB3	Data Bus 3
11	DB4	Data Bus 4
12	DB5	Data Bus 5
13	DB6	Data Bus 6
14	DB7	Data Bus 7
15	-	-
16	-	-

Not: Ürün paketinde header bulunmamaktadır.
