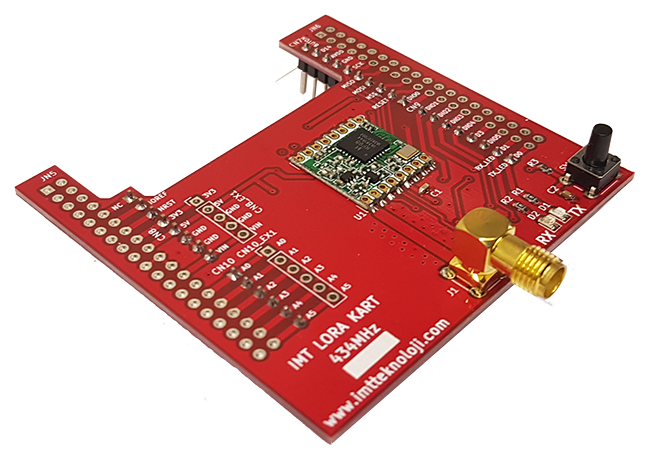

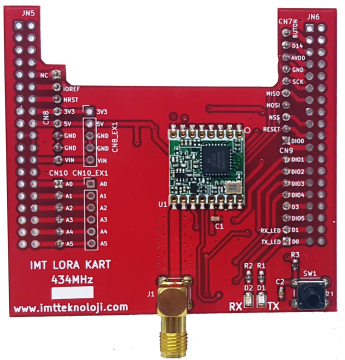

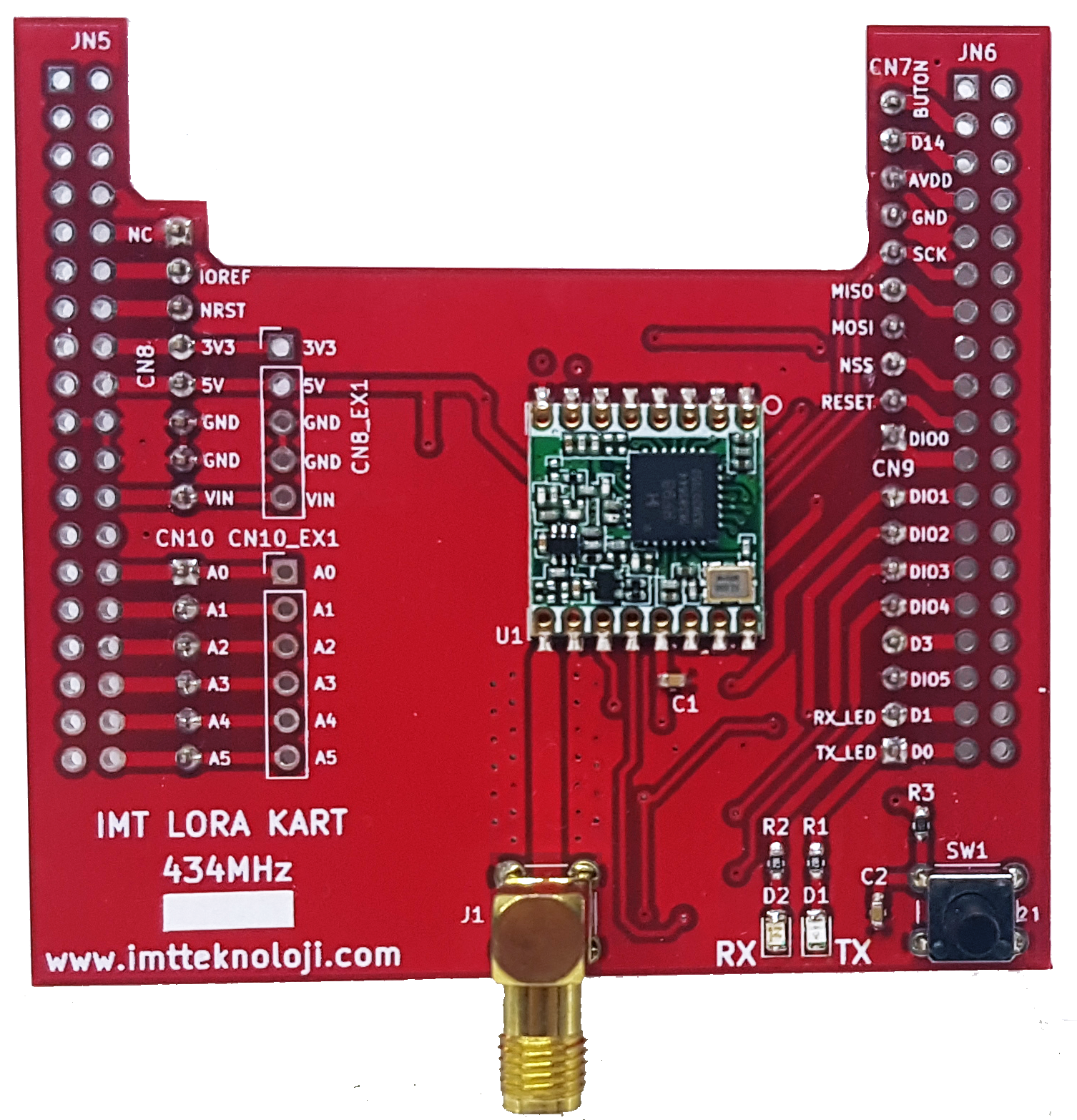

434Mhz bandında STM32 Nucleo Geliştirme boardlarına uyumlu ve Ardiuno Uno Rev3 geliştirme boardlarına uyumlu iki çeşit imt_lora_v0 geliştirme kartıdır. Besleme voltajlarını takıldıkları kart üzerinden alırlar. İşlemci ile haberleşme SPI veri yolu ile sağlanmaktadır. SPI veri yolu dışında işlemciye bazı sinyaller verebilmek için ve kullanıcının yapılandırabildiği 5 adet çıkış pinine sahiptir. Üzerlerinde HopeRF firmasına ait RFM98W-434S2 LoRa modülü mevcuttur. Bu modülün genel özelleikleri aşağıdaki gibidir.

Frekans Aralığı	Spreading Factor	Bandwith	Effective Bitrate	Est. Sensistivity
410MHz - 525MHz	6-12	7.8 - 500kHz	0.018 – 37.5kbps	-111 ile -148dBm arası

RFM98W uzak mesafelere erişim yeteğine sahip LoRa Spread Spectrum modemine sahiptir. FSK ve OOK modülasyonlarına dayalı çalışan diğer modüllerden daha uzun mesafede haberleşme sağlayabilmektedirler. LoRa modülasyonu FSK modülasyona göre alıcı duyarlılıkları 8dB daha iyidir ve bu hassasiyet düşük toleranslı kristal referansı ile elde edilebilmektedir. Kullanıcı Band genişliği (BW), Yayılma Faktörü (SF Spreading Factor) ve hata düzeltme oranı (CR) parametrelerini daha fazla esneklik sağlayabilmek için değiştirebilmektedir. Ayrıca LoRa dışında kablosuz MBUS ve IEEE 802.15.4g gibi mecut standartlara uyum sağlamak amacıyla GFSK, FSK, OOK ve GMSK modülasyonlarını da destekler yapıdadır.

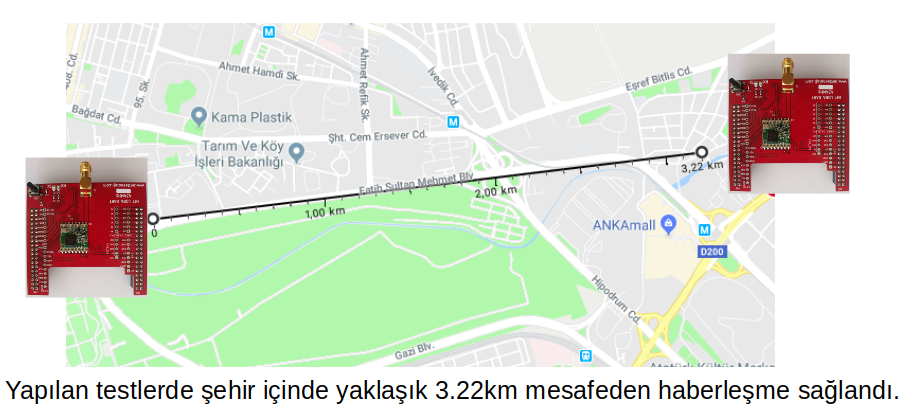

LoRa haberleşme düşük baudrate'lerde uzun mesafede haberleşme sağlayabilen bir modülasyondur. Diğer FSK, OOK vb. modülasyonların aksine daha uzun mesafelerde veri iletişiminde bulunabilmektedir. Kazançlı antenler kullanılarak daha uzun mesafelere çıkılabilir. Bu modülleri denenebilmesi için STM32 Nucleo geliştirme kartları için ve Ardiuno Uno Rev3 geliştirme kartları bu kartlar tasarlandı. Denemelerinizi daha kolay yapabilmeniz için STM32 ve Ardiuno için örnek programlar hazırlandı.

RFM98W TEKNİK DOKÜMANI DEVRE ŞEMASI ÖRNEK UYGULAMALAR
