Stok Kodu : 253.01.04

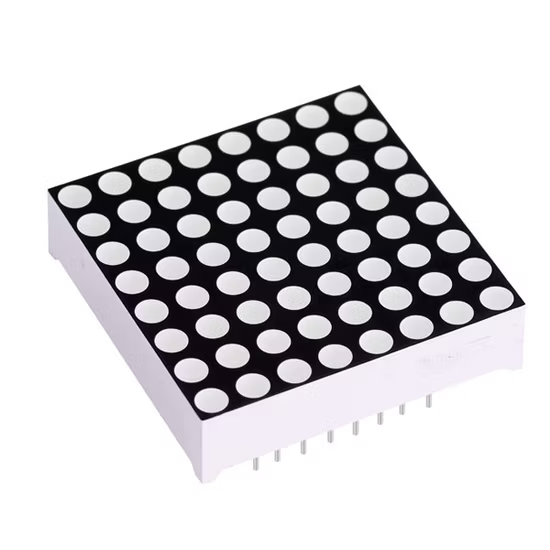

8x8 RGB Dot-Matrix LED Display
1.638,00 TL
8x8 RGB Dot-Matrix LED Display
64 adet 5 mm. RGB (Kırmızı, Yeşil, Mavi) LED
(Ortak-Katot bağlantısı)
Uygun modülasyon ile 3 ana rengi kullanarak renk tayfındaki tüm renkleri elde edebilirsiniz !
Ölçüler: 6 cm. x 6 cm. x 0,9 cm.
Ürün dokümanı hem anoda hem katoda göre hazırlandığından dokümanı incelerken lütfen dikkat ediniz.
BL-M23E881RGB-11 ürününün özelliği sıra katot (row catode), sütun anot (column anode) şeklindedir. Tek renklilerde olduğu gibi ortak anot ya da ortak katot olarak değildir.
Dokümandaki devre şeması BL-M23F881RGB-11 in resmi olduğundan dokümandaki tüm ledleri ters olarak düşünebilirsiniz.
Örneğin; birinci sütundaki mavi ledleri yakmak için, sütun anot olduğundan 1 numaralı pine +5Volt veriniz. Sıra katot olduğundan akım sınırlama direnci ile GND yi sırasıyla 37,34,28,25,17,8,4,5 e verirseniz. Birinci sütundaki mavi ledlerin yandığını göreceksiniz.
1 Numaralı pin aşağıda gösterildiği gibidir.
Eksik Bilgi
Teknik döküman ve adetli alım için fiyat yok!
mevlüt aydoğdu | 26/12/2010
