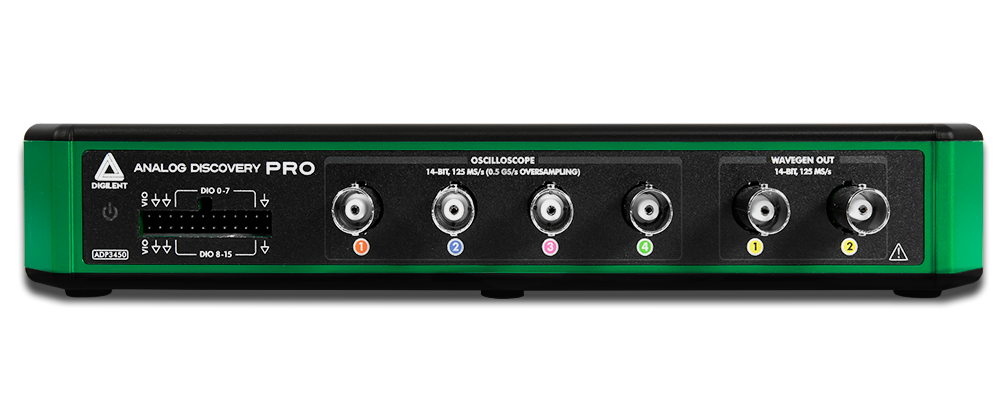

Analog Discovery Pro 3000 Series

Stok Kodu : adp-pro-3000-series

Analog Discovery Pro 3000 Series

55.275,05 TL
Kategori
PC TABANLI OSILOSKOP
Fiyat
1.299,00 USD + KDV
3000 Serisi
GELİNCE HABER VER
Ürün Bilgisi
Ürün Bilgisi

Analog Discovery Pro 3000 Serisi nedir?

Gördüğün şey ihtiyacın olan şey. Yanıltıcı özellik yok. Gizli maliyet yok.

Analog Discovery Pro 3000 serisindeki cihazlar, portatif bir enstrümanın esnekliği ile profesyonel tezgah üstü ekipmanın kullanımını sağlar. Test ve ölçüm cihazları için çok sayıda seçenek mevcut olduğundan, tezgahınıza eklemek göz korkutucu bir görev olabilir, özellikle yeni cihazınızda hangi özelliklerin dahil edileceğini ve neye ekstra ödeme yapmanız gerektiğini sıralayın. ADP3450 ile, listelenen her özellik dahil edilen bir özelliktir, bu da onu, sürprizler olmadan bir fiyata kalıcı olacak bir yatırım haline getirir.

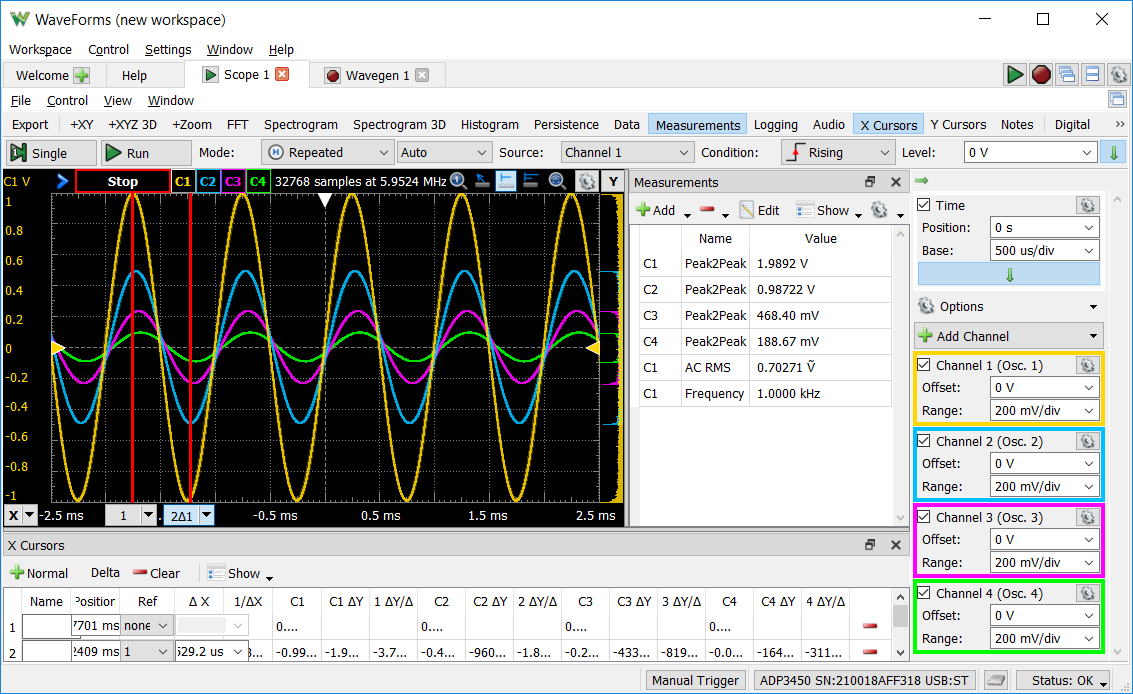

ADP3450 ve ADP3250, Analog Discovery Pro cihazları serisinin ilkidir ve analog ve dijital enstrümanları uluslararası düzeyde popüler olan Analog Discovery'den alır ve profesyonel düzeyde ev elektroniği test tezgahlarına yönelik artan ihtiyacı karşılamak için temel işlevleri ortaya çıkarır. Her cihazın merkezinde, 0,5 GS / s'ye kadar 14 bit çözünürlük sunan dört veya iki kanallı yüksek çözünürlüklü bir osiloskop bulunur. Ek olarak, giderek dijitalleşen dünyanın ihtiyaçlarını karşılamak için 16 özel dijital kanal, Analog Discovery Pro'yu gerçek bir karışık sinyal osiloskopu yapar. Dahili dijital güç kaynağı, dijital çıkışlar, iki kanallı rastgele dalga formu üreteci ve iki özel harici tetikleyici ile Analog Discovery Pro, ücretsiz yazılımımız WaveForms aracılığıyla karışık sinyal sistemlerini analiz etmeye hazır 12 cihazla birlikte gelir.

Linux Moduna Giriş

İster evde ister laboratuvarda, mühendislerden rutin olarak giderek karmaşıklaşan sistemleri tasarlamaları ve doğrulamaları ve tasarım döngüsü süresini kısaltmaları istenir. Araştırma yapabilen, doğrulayabilen ve test edebilen esnek test ekipmanı kullanmak, mühendislerin bu süreci hızlandırabilmesinin yollarından biridir. WaveForms tarafından etkinleştirilen 12 yerleşik enstrümana ek olarak, Analog Discovery Pro Linux Modu'nu sunar. Linux Modu, WaveForms SDK ile birleştirildiğinde her türden özel test ve uygulama için esnek bir başlangıç ​​noktası olan cihaz üzerinde terminal tabanlı bir işletim sistemi sağlar. Cihazın kendisinde veya WaveForms aracılığıyla gömülü olarak çalıştırmak, mühendisler ve ölçüm meraklıları, ethernet üzerinden veri akışından ve milyonlarca örneğin tamponunu yakalamak için cihazdaki depolamadan yararlanabilir.

Gelişmiş Tetikleme Modları

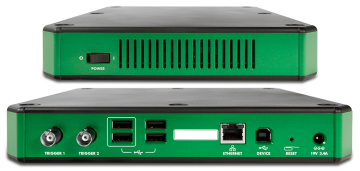

İster WaveForms SDK kullanan Linux Modunda, ister WaveForms aracılığıyla bağlanan Standart Modda, Analog Discovery Pro çeşitli gelişmiş tetikleme seçeneklerine sahiptir. WaveForms içindeki aletler, örneğin alınan ve kodu çözülen bir dijital protokole dayalı olarak bir osiloskop yakalamayı etkinleştirerek çapraz tetiklenebilir. Ve harici sinyaller, cihazın arkasındaki iki özel harici tetik girişini kullanarak olayları tetikleyebilir. WaveForms, bu özellikleri cihazlarda yapılandırılabilir veya mevcut komut dosyası arayüzlerinden birinde daha fazla kontrol veya otomasyon sağlar.

Features

Analog Inputs:

  • Used in the Oscilloscope, Network Analyzer, Spectrum Analyzer, Voltmeter, Impedance Analyzer, and Data Logger

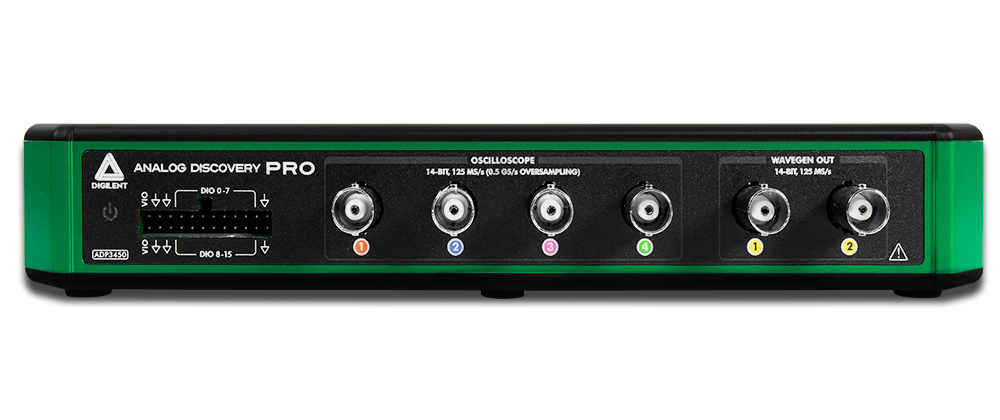

  • ADP3450: Four analog input channels accessible via front panel BNC connectors
  • ADP3250: Two analog input channels accessible via front panel BNC connectors
  • Channel type: single ended
  • Analog bandwidth: 55+ MHz @ 3 dB
  • Noise limiting hardware bandwidth filter: 20 MHz
    • Can be enabled or disabled
  • 14-bit resolution (16-bit resolution with oversampling)
  • Input range ±25 V (±50 V diff)
  • Input protected to ±50 V
  • Max sampling rate:
    • 0.5 GS/s (with oversampling enabled)
    • 100 MS/s default
  • AC or DC coupling
  • Input buffer Size
    • 128 MS total in record mode
    • 32 k + samples per channel in repeated/shift/screen modes
  • Channel type: single-ended

Analog Outputs:

  • Used in the Waveform Generator, Impedance Analyzer, and Network Analyzer
  • Two arbitrary waveform generator channels, accessible via front panel BNC connectors
  • 14-bit Resolution
  • AC amplitude (max): ±5 V
  • Analog bandwidth: 15 MHz @ 3 dB
  • Maximum Sampling Rate: 125 MS/s

Digital Power Supply:

  • One Power supply with two access points
  • Voltage Range: 1.2 V to 3.3 V
  • Output Current: 300 mA

Digital Inputs and Outputs:

  • Used in the Logic Analyzer, Pattern Generator, Protocol Analyzer, and Digital I/O
  • Channels: 16
  • Input logic standard: LVCMOS (adjustable 1.2 V to 3.3 V, 5 V tolerant)
  • Output logic standard: LVCMOS (adjustable 1.2 V to 3.3 V, 8 mA)
  • Max sampling rate: 125 MS/s
  • Logic analyzer buffer memory:
    • 64 MS total in Record Mode
    • 32 k+ per channel in Repeated/Shift/Screen modes
Advanced Triggering:
  • Trigger sources: oscilloscope analog channels, function generator start, digital I/O lines, external triggers, manual trigger button
  • Trigger Modes
    • None, auto, manual (forced trigger), single
  • Analog Trigger
    • Edge, pulse, transition, condition, level, hysteresis, hold-off
  • Digital Trigger
    • Edge, level, pattern, glitch, protocol

Connectivity:

  • Device to computer: USB or Ethernet connection (in Linux or Standard Modes)
  • 4 High-speed USB 2.0 ports for peripheral connection (enabled in Linux mode)
    • Enabled for set and tested WiFi dongles (in Linux Mode)

Other:

  • Auxiliary Powered
  • Dimensions: 23.40 cm x 19.40 cm x 3.81 cm (9.2 in x 7.6 in x 1.5 in)
  • Weight: 450 g

Product Compliance:

  • HTC: 8471809000
  • ECCN: 3A992.a
