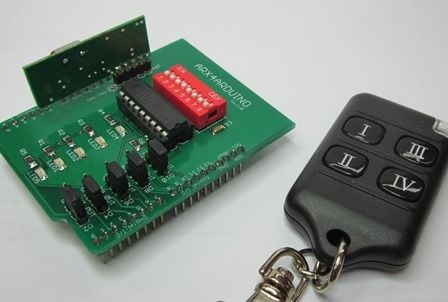

Arx 4 Arduino - 4 Kanal Kumanda Kartı

ARX 4 ARDUINO
 ARDUINO KARTLARINDA KULLANIM İÇİN ARX ALICI SHIELD

Kart üzerinde kullanılan alıcı modülü UDEA ARX34D'dir.
 ARX4ARDUINO kartında PT2272 Dekoder entegresi kullanılmıştır.
PT2272 nin 4 adet data çıkışları ve VT çıkışı, Arduino kartlarının dijital girişlerine verilmiştir.
Kart üzerindeki jumperlar, PT2272 nin data çıkışlarını Arduino’nun dijital girişlerine aktarmayı seçenekli hale getirmektedir.

PT2272 çıkışı	Arduino Dijital giriş
VT_out	D2 ya da D3’e
D0_out	D4 ya da D5’e
D1_out	D6 ya da D7’e
D2_out	D8 ya da D9’e
D3_out	D10 ya da D11’e

Verici olarak 4 kanallı kumanda modülü ile gelir.

Devre Şeması



Kumanda Özellikleri

4 butonlu kumanda

PT2260 kod entegresi

Lehim şifreli

Maksimum 10mW çıkış gücü

433.920MHz çalışma frekansı (Türkiye ve Avrupa için yasal ISM bandı)

Modülasyon tipi ASK (OOK)

1 adet 23A tipinde 12V'luk pil ile çalışma



Kumanda üzerindeki lehim şifrelemeyi, deşifre etmek için ARX4ARDUINO kartının üzerine dipswitch takılmıştır.

Paket İçeriği

ARX4ARDUINO Kartı
K4004 Kumanda
