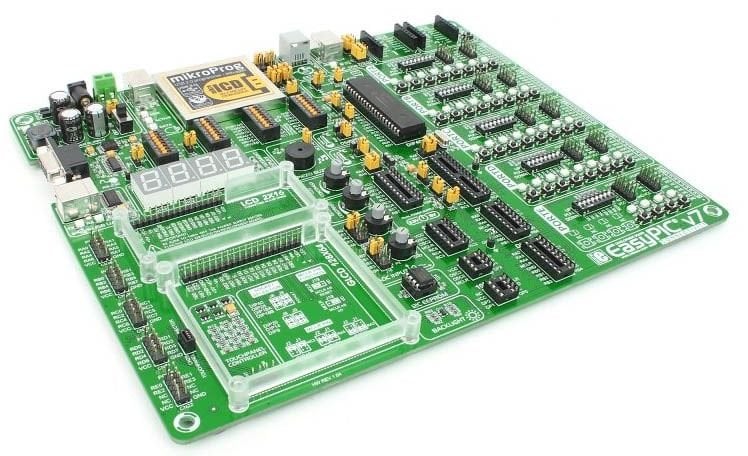

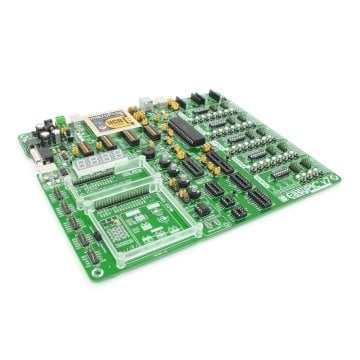

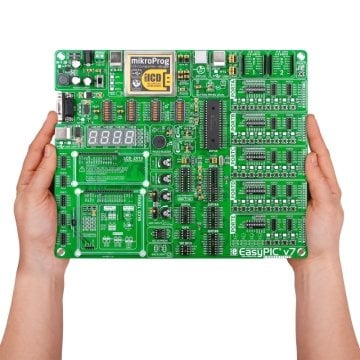

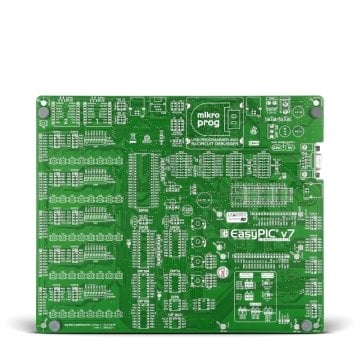

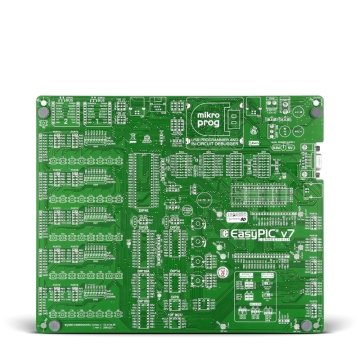

EasyPIC v7 PIC Geliştirme Kartı
| Kutu içeriği: Easy PIC7 Board, USB Kablo |
| Not:Grafik LCD, Touch panel, Karakter LCD, DS1820 ve LM35 Sıcaklık Sensörleri, Kalem opsiyoneldir. |
EasyPIC7, PIC Mikrodenetleyici teknolojisinin öğrenilmesinde,başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek bir Uygulama ve Geliştirme setidir.
Güçlü yazılım desteği ile makine dili komutlarını kullanarak ya da Basic , Pascal ya da C Programlama dillerini bilenler için compiler desteği ile PIC programlamayı çok zevkli ve eğlenceli bir hale getirilmiştir.
USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve güvenli programlama yapabilirsiniz.
EasyPIC7'nin diğer geliştirme kartlarından farklı olan en büyük özelliği mikroICD (in circuit debugger) yani devre içi hata denetleyici özelliğine sahip olmasıdır.
mikroICD,size etkin bir hata denetleme olanağını ve daha hızlı prototip oluştumanızı sağlar.
mikroICD donanım düzeyinde gerçek-zamanlı- hata denetleme (real-time-debugger)için etkin bir araçtır.
Bir mikroBasic/ mikroPascal/mikroC programını bir hostpic mikrodenetleyici üzerinde çalıştırmanıza olanak sağlar, ve program çalışırken değişken değerlerini, özel fonksiyon kayıtçılarını (SFR) ve bellek-Eeprom'un durumunu görebilirsiniz.
Aynı zamanda yeni mikroprog ile daha hızlı programlama gerçekleştireceksiniz.
Not: Grafik LCD, Touch panel, Karakter LCD, DS1820 ve LM35 Sıcaklık Sensörleri, Kalem opsiyoneldir.

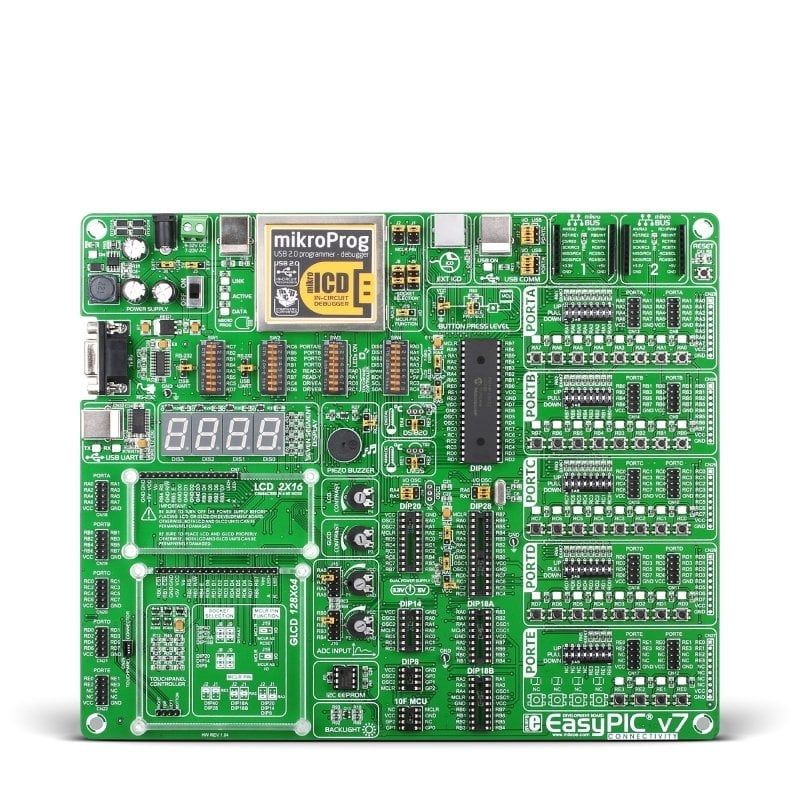

KART ÜZERİNDEKİ DONANIMLAR
|
USB 2.0 on-board programmer and debugger Board üzerindeki USB 2.0 destekli programlama arabirimi, ilave bir programlayıcıya ihtiyaç duymadan ve PIC entegresini devre üzerinden sökmeden programlama imkanı sağlamaktadır. Ürünle birlikte gelen mikroProg yazılımı sayesinde flash tipindeki tüm PIC mikrodenetleyicilerini programlayabilirsiniz. |
 |
 |
 |
 |
|
ICD Konnektör ve
USB iletişim portu
|
LM35,DS1820 soketleri
ve Buzzer devresi
|
Port Çıkışları, Pull up/down
çıkışlar için ledler
|
 |
 |
 |
|
USB Uart ve RS232
Devreleri
|
I2C Eprom Devresi |
7 Segment Display Devresi |
 |
 |
 |
|

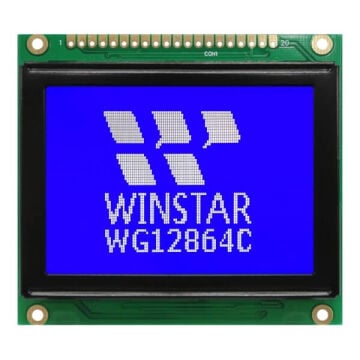

GLCD ve Dokunmatik Panel
Karakter LCD
|
Osiloskop probları için
GND pinleri
|
3.3Volt ve 5 Volt Güç kaynağı |
Not: Grafik LCD, Touch screen, kalem, karakte LCD ve DS1820, LM35 Sıcaklık Sensörü opsiyoneldir.
