Eclypse Z7 + 2 x Zmod AWG1411
P/N:471-036-2

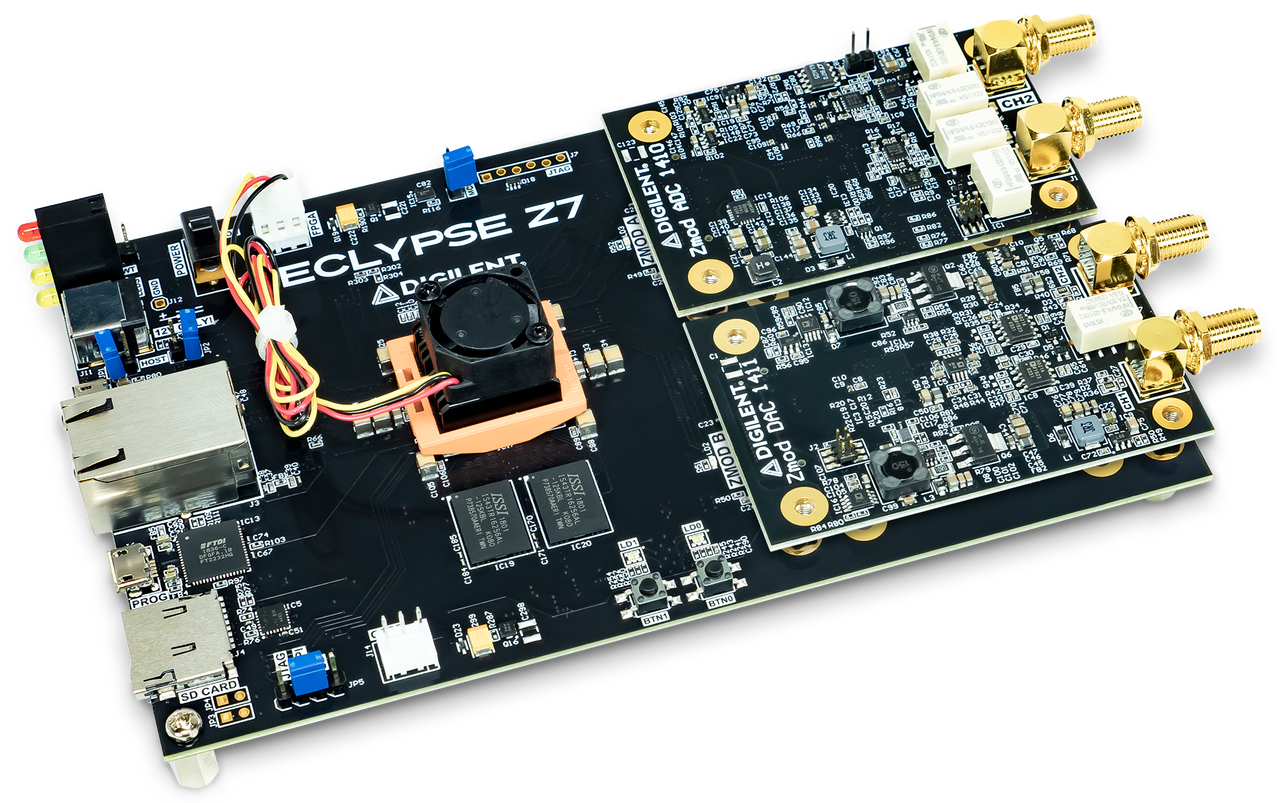

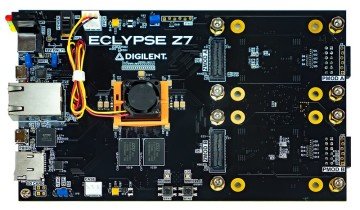

Eclypse Z7, Digilent'in gömülü ölçüm sistemlerinin hızlı prototiplenmesi ve geliştirilmesi için özel olarak tasarlandığı yeni FPGA / SoC geliştirme kartıdır.
Yüksek hızlı Zmod bağlantı noktalarına sahiptir. Digilent'in Xilinx Zynq®-7020 SoC plus yazılım API'sine sahip Eclypse Z7 hızlı ve esnektir. Bu özelliği sayesinde mühendislerin ve araştırmacıların yenilikçi, güçlü ve yüksek hızlı yeni ürünler geliştirmeleri için gereken süreyi kısaltır. Eclypse Z7, Eclypse Platformunun ilk kartıdır.
Yüksek hızlı Zmod bağlantı noktalarına sahiptir. Digilent'in Xilinx Zynq®-7020 SoC plus yazılım API'sine sahip Eclypse Z7 hızlı ve esnektir. Bu özelliği sayesinde mühendislerin ve araştırmacıların yenilikçi, güçlü ve yüksek hızlı yeni ürünler geliştirmeleri için gereken süreyi kısaltır. Eclypse Z7, Eclypse Platformunun ilk kartıdır.
Zmod Genişleme Portları
Zmod, Digilent’in, Opal Kelly'nin açık kaynaklı SYZYGY standardını kullanan yeni genişleme çözümüdür. Pmod Standardından daha hızlı ve FMC'den daha kompakt ve düşük maliyetli olan Zmod’lar, yüksek hızlı G / Ç seçeneklerini geliştirir. Uygulamaya özel Zmod'ları takın ve haftalar veya aylar yerine saatler veya günler içinde çalışmaya başlayın. Digilent kullanıcılarına, Eclypse Z7 ile birlikte iki Zmod kartını sunuyor. İkisi de 100 MSPS ve 14 bit dönüştürücüye sahip Zmod ADC AWG1411 ve Zmod Scope1410.
Eclypse Platform Software
Eclypse Z7, Ecilpse Platformunun bir bileşenidir ve Digilent’in açık yazılım API'sını Digilent’in yeni Eclypse donanımıyla eşleştirir. Petalinux kutudan çıkar çıkmaz desteklenir ve önceden oluşturulmuş Linux görüntülerine toplu veri aktarımı için API eşlik eder. Bu sistem, kullanıcıların kendi Zmod'larını takmalarına ve doğrudan FPGA ile arayüz oluşturmadan, yüksek hızlı ölçüm, enstrümantasyon ve kontrol sistemlerini prototiplemeye başlamalarına izin verir. Bu sistemle, gömülü Linux geliştiricileri donanım uzmanlığına sahip olmadan FPGA'nın gücünden yararlanabilirler. Şu anda, C ve C ++ destekleniyor ve gelecekte diğer programlama dilleri için destek ekleme planları var.
Part Number | XC7Z020-1CLG484C |
Logic Slices | 13,300 |
6-Input LUTs | 53,200 |
Flip-Flops | 106,400 |
Block RAM | 630 KB |
DSP Slices | 220 |
Clock Resources | Zynq PLL with 4 outputs 4 PLLs 4 MMCMs 125 MHz external clock |
Internal ADC | Dual-channel, 1 MSPS |
Paket içeriği
|
Hedef Uygulamalar
|
