Stok Kodu : 103.06.04.02

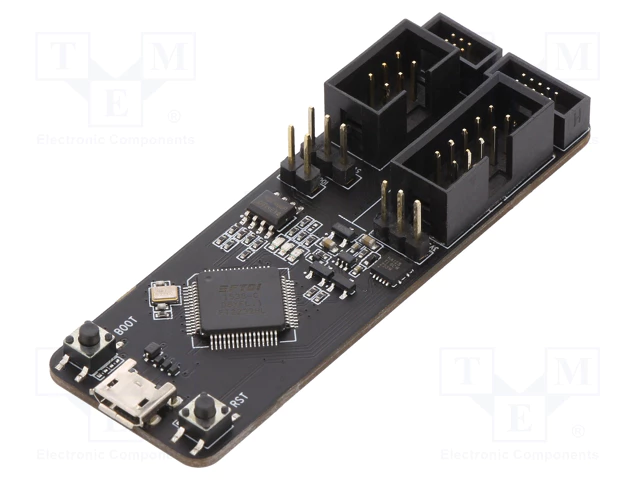

ESP-PROG Programmer
798,00 TL
Birlikte Alın

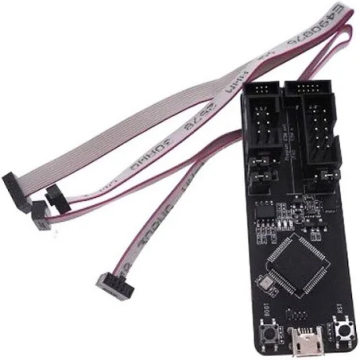

ESP-PROG Programmer
| Ana bileşenler | Açıklama |
|---|---|
| Mikro USB | PC ve ESP-Prog arasındaki arayüz. |
| Önyükleme Düğmesi | İndir düğmesi. Önyüklemeyi basılı tutmak ve ardından sıfırlamaya basmak, seri bağlantı noktası yoluyla ürün yazılımı indirmek için Ürün Yazılımı İndirme modunu başlatır. |
| IO0 Açık/Kapalı | GPIO0 bağlama piminin durumunu ayarlamak için Pin Başlığı. |
| PROG GÜCÜ SEÇ | Program arabirimi için güç girişini seçmek üzere Pin Başlığı. |
| PROG 2,54 mm | 2,54 mm (0,1”) pim aralığına sahip program arabirimi. |
| PROG 1,27 mm | 1,27 mm (0,05”) pim aralığına sahip program arabirimi. |
| JTAG 1,27 mm | 1,27 mm (0,05”) pim aralığına sahip JTAG arabirimi. |
| JTAG 2,54 mm | 2,54 mm (0,1”) pim aralığına sahip JTAG arabirimi. |
| JTAG GÜÇ SEÇ | JTAG arabirimi için güç girişini seçmek üzere Pin Başlığı. |
| LED Göstergesi | ESP-Prog durumunu gösteren LED. Üç LED modu vardır: kırmızı, yeşil ve mavi. Sistem 3,3 V güce bağlandığında kırmızı LED yanar. ESP-Prog veri indirirken yeşil LED yanar. ESP-Prog veri alırken mavi LED yanar. |
| USB Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızı sağlar. |
| Yeniden başlatma tuşu | Sistemi yeniden başlatmak için bu düğmeye basın. |
Gerekli Donanım
- ESP-Prog
- USB 2.0 kablosu (Standart-A'dan Mikro-B'ye)
- Windows, Linux veya macOS çalıştıran bilgisayar
- Geliştirme kartını ESP-Prog'a bağlamak için Espressif tarafından sağlanan dupont hatları veya düz kablolar
Not: Uygun bir USB kablosu kullandığınızdan emin olun. Bazı kablolar sadece şarj içindir ve gerekli veri hatlarını sağlamaz veya panoları programlamak için çalışmaz.
