Stok Kodu : 102.02.02

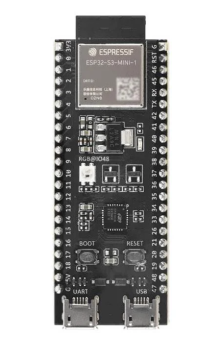

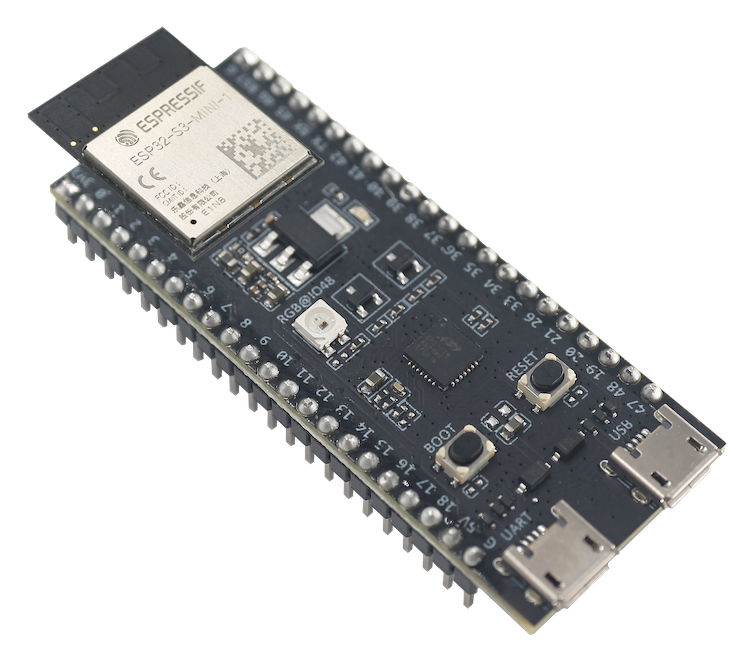

ESP32-S3-DevKitM-1 Geliştirme Kartı
924,00 TL
Birlikte Alın
ESP32-S3-DevKitM-1
Orjinal Kutulu
| Ana bileşenler | Açıklama |
|---|---|
| ESP32-S3-MINI-1/1U | ESP32-S3-MINI-1 ve ESP32-S3-MINI-1U, zengin bir çevre birimi setine sahip iki genel amaçlı Wi-Fi ve Bluetooth Düşük Enerji kombo modülüdür. ESP32-S3-MINI-1 bir PCB anten ile birlikte gelir. ESP32-S3-MINI-1U harici bir anten konektörü ile birlikte gelir. Modüllerin merkezinde 8 MB flaş ile donatılmış bir çip olan ESP32-S3FN8 bulunur. Flaş, modüle entegre edilmek yerine çip içinde paketlendiğinden, ESP32-S3-MINI-1/1U daha küçük bir paket boyutuna sahiptir. |
| 5 V - 3,3 V LDO | 5 V'luk bir kaynağı 3,3 V'luk bir çıkışa dönüştüren güç regülatörü. |
| Pim Başlıkları | Mevcut tüm GPIO pinleri (flaş için SPI veri yolu hariç), kolay arabirim ve programlama için kart üzerindeki pin başlıklarına ayrılmıştır. Ayrıntılar için lütfen Başlık Bloğuna bakın. |
| USB'den UART'a Bağlantı Noktası | Panoya güç beslemesi, çipe flash uygulamaları ve ayrıca yerleşik USB-UART köprüsü yoluyla çip ile iletişim için kullanılan bir Mikro USB bağlantı noktası. |
| Önyükleme Düğmesi | İndir düğmesi. Önyükleme düğmesini basılı tutmak ve ardından Sıfırla'ya basmak , seri bağlantı noktası aracılığıyla ürün yazılımı indirmek için Ürün Yazılımı İndirme modunu başlatır. |
| Yeniden başlatma tuşu | Sistemi yeniden başlatmak için bu düğmeye basın. |
| USB girişi | USB 1.1 spesifikasyonu ile uyumlu ESP32-S3 tam hızlı USB OTG arabirimi. Arayüz, panoya güç beslemesi, çipe uygulamaları flaşlamak, USB 1.1 protokollerini kullanan çip ile iletişim ve ayrıca JTAG hata ayıklaması için kullanılır. |
| USB-UART Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızları sağlar. |
| RGB LED'i | GPIO38 tarafından sürülen adreslenebilir RGB LED. |
| 3,3 V Güç Açık LED'i | USB gücü karta bağlandığında açılır. |
Gerekli Donanım
- ESP32-S3-DevKitM-1
- USB 2.0 kablosu (Standart-A'dan Mikro-B'ye)
- Windows, Linux veya macOS çalıştıran bilgisayar
Not: Uygun bir USB kablosu kullandığınızdan emin olun. Bazı kablolar sadece şarj içindir ve gerekli veri hatlarını sağlamaz veya panoları programlamak için çalışmaz.
