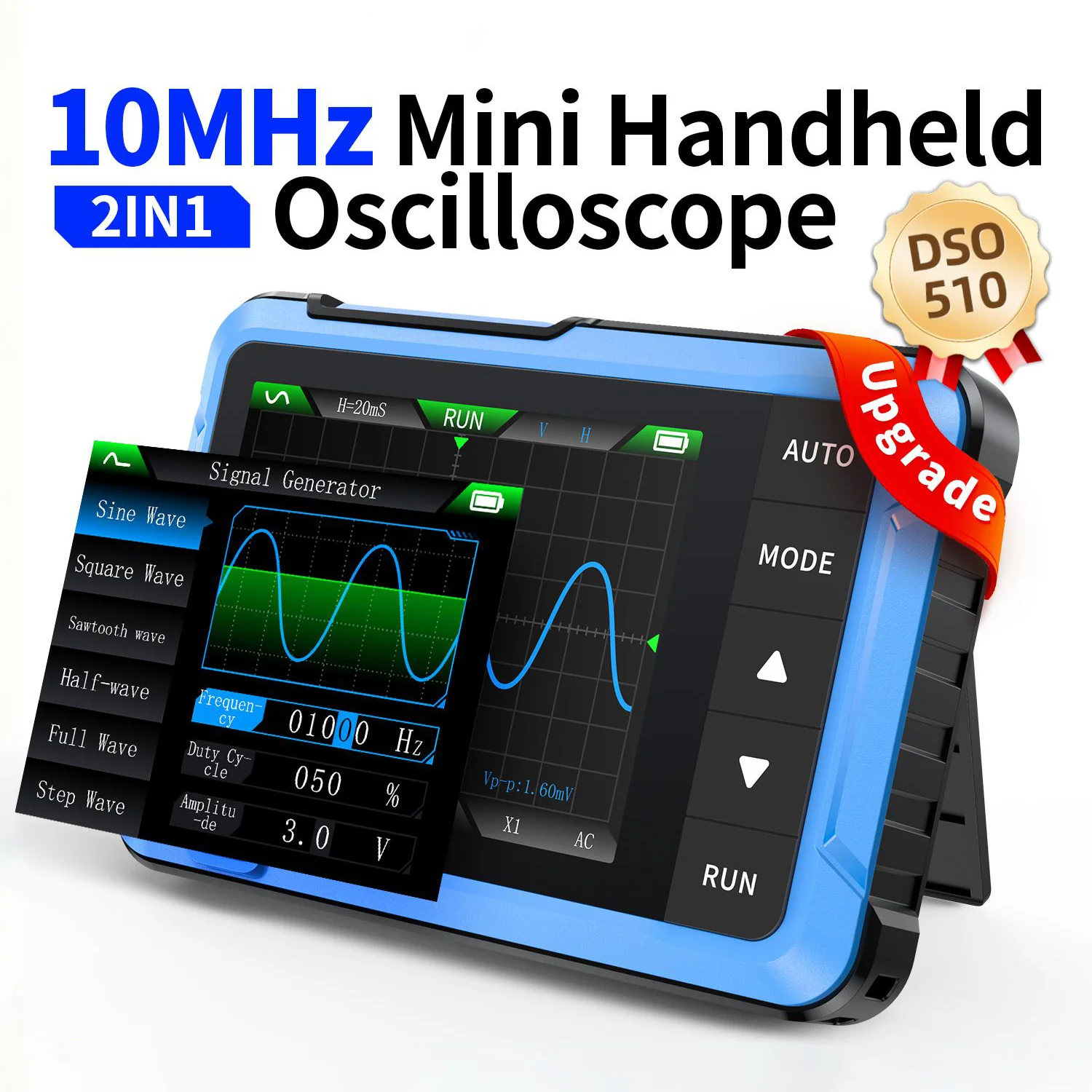

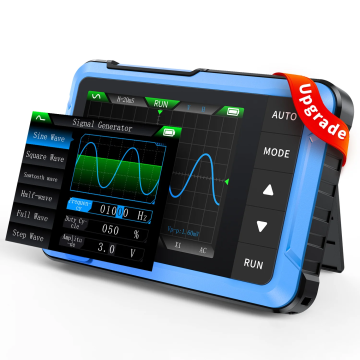

FNIRSI DSO-510 2in1 Mini Dijital Osiloskop ve Sinyal Jeneratörü
FNIRSI DSO-510 2-in-1 10MHz - 50KHz 48MS/s
El Tipi Mini Dijital Osiloskop ve Sinyal Jeneratörü
✦ Yükseltilmiş Sürüm: FNIRSI DSO-510 el tipi osiloskop, FNIRSI DSO152 modelinden yükseltilmiştir. 10 MHz yüksek bant genişliği, 48 MS/s yüksek örnekleme hızı ve 50 ns - 20 s zaman tabanı aralığına sahiptir. 400 V'a kadar voltaj ölçümleri yapılabilir.
✦ Doğru Ölçüm: Dijital taşınabilir osiloskop, görüntüleme düzeyini ve sonsuz art alan izlerini destekler; bu sayede sinyal özelliklerini hassas şekilde yakalayabilir. Dalga formu ölçekleme, durdurma, hareket ettirme, görüntü kaydetme ve dışa aktarma işlevlerini destekler.
✦ DDS Sinyal Jeneratörü: FNIRSI DSO-510, 13 farklı dalga formu üretebilir ve maksimum dalga formu çıkış frekansı 50 kHz'e ulaşır. Bu, çeşitli sinyal simülasyonu ihtiyaçlarını karşılayarak test ve analiz verimliliğini artırır.
✦ Profesyonel Tasarım: Periyodik analog sinyaller ve periyodik olmayan dijital sinyaller için uygundur. 2,8 inç HD LCD ekranı, 320*240 çözünürlüğü ile net ve kolay gözlemlenir. Tek tuşla AUTO fonksiyonu, ölçüm parametrelerini otomatik olarak optimize eder.
✦ Uzun Ömürlü Pil: Otomotiv osiloskobu, 1000 mAh kapasiteli yüksek kaliteli lityum bataryaya sahiptir ve Type-C arayüzlü şarjı destekler, böylece uzun süreli kullanımda endişe yaratmaz.
DSO-510 Özellikler
DSO510, karmaşık sinyal testleri, araştırma ve geliştirme çalışmaları için mükemmel bir yüksek performanslı bayrak gemisi osiloskoptur. Gelişmiş işlevsellik ile tasarlanmış bu cihaz, karmaşık onarımları yöneten profesyoneller veya hassas ölçümlere ihtiyaç duyan eğitim ortamları için idealdir.
Bu osiloskop, 48MS/s gerçek zamanlı örnekleme hızı ve 10MHz bant genişliği sunar; hem periyodik analog sinyalleri hem de periyodik olmayan dijital sinyalleri destekler. Tekli, Normal ve Otomatik olmak üzere tam tetikleme modları ile donatılmış olup, ±400V geniş voltaj ölçüm aralığında güvenilir doğruluk sağlar. Ayrıca DSO510, dalga formlarını karmaşık ayarlara gerek kalmadan anında görüntülemek için etkili bir tek tuşla AUTO modu içerir.
Buna ek olarak, yerleşik bir sinyal jeneratörüne sahiptir ve 50KHz çıkış kapasitesi ile çok yönlü test düzenekleri oluşturmanıza olanak tanır. 2.8 inç HD LCD ekranı 320×240 çözünürlük sunarak net bir görüntüleme sağlar. 1000mAh lityum bataryası, 4 saate kadar kesintisiz kullanım imkânı tanır.
Temel Parametreler
| Marka | FNIRSI |
|---|---|
| Model | DSO-510 |
| Ekran | 2.8 İnç / PPI: 320*240 |
| USB Şarj | 5V/1A |
| Lityum Pil Kapasitesi | 1000mAh |
| Boyut | 99x68.3x19.5mm |
| Ağırlık | 104g |
Mini Osiloskop
| Kanal | 1 |
|---|---|
| Örnekleme Hızı | 48MS/s |
| Bant Genişliği | 10MHz |
| Dikey Hassasiyet | 10mV/Div-20V/Div (1-2-5 yolu ile ilerleme) |
| Zaman Tabanı Aralığı | 50ns/Div-20s/Div (1-2-5 yolu ile ilerleme) |
| Voltaj Aralığı | X1:±40V (Vpp: 80V) X10:±400V (Vpp: 800V) |
| Tetikleme Modu | Auto / Normal / Single |
| Tetikleme Kenarı | Yükselen kenar / Düşen kenar |
| Kopling | AC/DC |
Sinyal Jeneratörü
| Frekans | 0-50KHz |
|---|---|
| Çalışma Döngüsü | 0-100% (dikdörtgen ve testere dişi dalgalar) |
| Genlik | 0.1-3.0V |
| Dalga Formları | Sine dalgası, dikdörtgen dalga, testere dişi dalga, yarım dalga, tam dalga, basamaksal dalga, anti basamaksal dalga, üssel yükselme, üssel düşüş, DC sinyali, çok tonlu, Sink darbesi, Lorentz dalgası. |

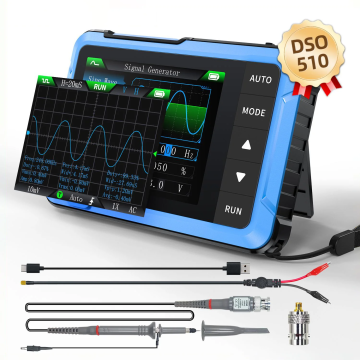

FNIRSI DSO-510 Paket İçeriği
- FNIRSI DSO-510 2in1 Mini Dijital Osiloskop ve Sinyal Jeneratörü
- 1x P6100 Osiloskop Probu
- 1x BNC Adapter
- 1x Timsah Klipsi
- 1x USB Şarj Kablosu
- 1x Taşıma Askısı
- DSO-510 İngilizce Kullanım Kılavuzu
