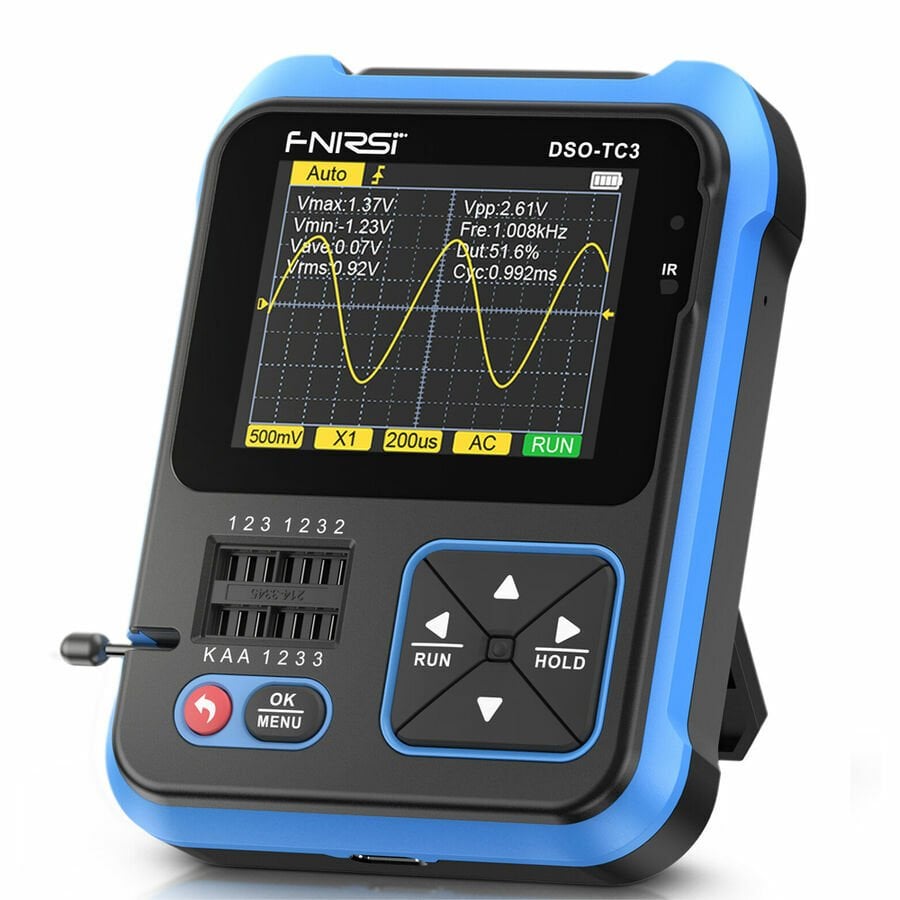

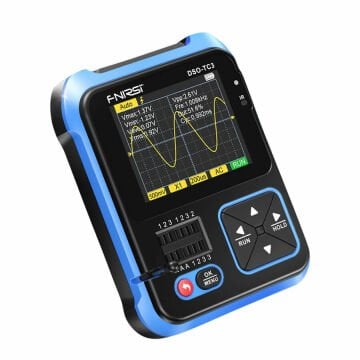

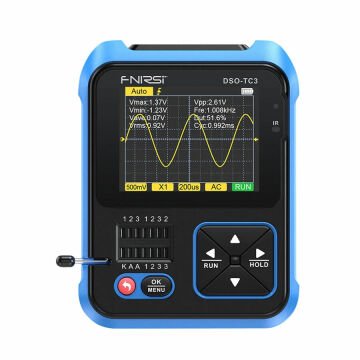

FNIRSI DSO-TC3 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Fonksiyon Sinyal Jeneratörü + Prob Kiti
FNIRSI DSO-TC3 500kHz 10 MS/s
El Tipi Dijital Osiloskop & Transistör Test Cihazı & Fonksiyon Sinyal Jeneratörü
3'ü 1 Arada
FNIRSI DSO-TC3, birçok işlevi tek bir cihazda birleştiren bir el tipi dijital osiloskop, sinyal üreteci ve transistör test cihazıdır.
FNIRSI-DSO-TC3, dijital osiloskop, elektronik bileşen test cihazı, sinyal üreteci, süreklilik testi, voltaj testi, sıcaklık ve nem ölçümü, kızılötesi kod çözme ve diğer fonksiyonları bir araya getirir. 2.4" renkli TFT ekran, dahili şarj edilebilir lityum pil ile donatılmış ve kullanıcılara taşınabilir, güçlü ve pratik işlevler sunar. Osiloskop, gerçek zamanlı örnekleme oranı 10 MS/s ve 500kHz bant genişliğine sahiptir. Tam tetik fonksiyonu (tek, normal, otomatik) ile hem periyodik analoglar sinyalleri hem de periyodik dijital sinyaller için serbestçe kullanılabilir.
Verimli tek tuşla sahip ürünle, ölçülen dalga formu hantal ayar olmadan görüntülenebilir. Ayarlanabilir görev döngüsü ile kendi kendine yeten 80kHz /5.0V PWM dalgaları test sinyal kaynağıdır. Bu cihaz çeşitli transistörleri otomatik olarak tanımlayabilir ve ölçebilir. PNP/NPN transistörler, N-kanal ve P-kanal Mosfet, junction mosfet, diyotlar, çift diyotlar, tristörler, dirençler, indüktörler, kapasitörler vb.
FNIRSI-DSO-TC3 Özellikler
- Malzeme: ABS
- Ekran: arka aydınlatmalı 2.4 inç renkli ekran
- Pil: 1 * lityum pil, 1500mAh
- Şarj: USB tip-c, 5V
FNIRSI-DSO-TC3 Teknik Özellikler
| Üretici Firma | FNIRSI |
|---|---|
| Ürün Kategorisi | El Tipi Dijital Osiloskop & Transistör Test Cihazı & Fonksiyon Sinyal Jeneratörü |
| Gerçek tim örnek oranı | 10 MS/s |
| Anolog bant genişliği | 0-500 kHz |
| Giriş direnci | 1MΩ |
| Kaplin | AC/DC |
| Dikey hassasiyet | 10mV/Div ~ 10V/Div (1-2-5 artışlarla) |
| Dikey deplasman | ayarlanabilir, göstergeli |
| Yatay zaman tabanı aralıkları | 10us/Div ~ 500s/Div (1-2-5 artışla) |
| Tetik modu | otomatik, normal, tek |
| Tigger tipi | Yükselen kenar. Düşen kenar |
| Tetik seviyesi | Ayarlanabilir, göstergeli |
| Dalga formu donma | Evet (tutma fonksiyonu) |
| Otomatik ölçüm | maksimum, minimum, ortalama, rms, tepe-tepe, frekans, dönem, görev döngüsü |
| PWM çıkışı | FRQ: 0 ~ 80KHz, görev döngüsü: 0 ~ 100%, genlik: 5.0V |
FNIRSI-DSO-TC3 Elektronik Bileşen Test Cihazı Özellikleri
| Kapasite ölçüm aralıkları | 25pF ~ 100mF (kapasite değeri, kayıp faktörü Vloss) |
|---|---|
| Direnç ölçüm aralıkları | 0.01Ω ~ 50MΩ |
| Endüktans ölçüm aralıkları | 10uH ~ 1000uH |
| Pil ölçüm aralıkları | 0.1 ~ 4.5V |
| PWM çıkışı | 1.5KHz ~ 9.99MHz |
FNIRSI-DSO-TC3 Sinyal Üreteci Özellikleri
| Sinüs dalgası | 1-100KHz/3,3V/%50 |
|---|---|
| Kare/Puls Dalga | 1-100KHz/3,3V/%0-100 |
| Üçgen Dalga | 1-10KHz/0-3.3V/50% |
| Rampa | 1-10KHz/0-3.3V/0-100% |
| Doğru akım | 0-3.3V |

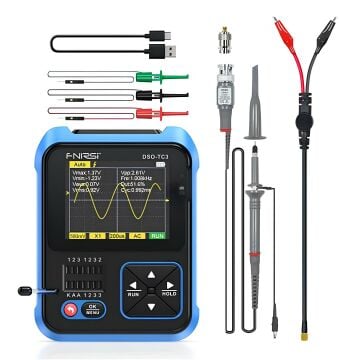

Paket İçeriği
- 1 x DSO-TC3 Osiloskop
- 3 x Test Kablosu (Hook)
- 1 x T6100 Osc. Probu
- 1 x MCX to BNC Adapter
- 1 x MCX to Krokodil Kablo
- 1 x Kullanım Klavuzu (İngilizce)
- 1 x Type-C USB şarj kablosu
