Stok Kodu : IM-DRV10
IM-DRV10 DC Motor Sürücü Kartı
5.505,00 TL

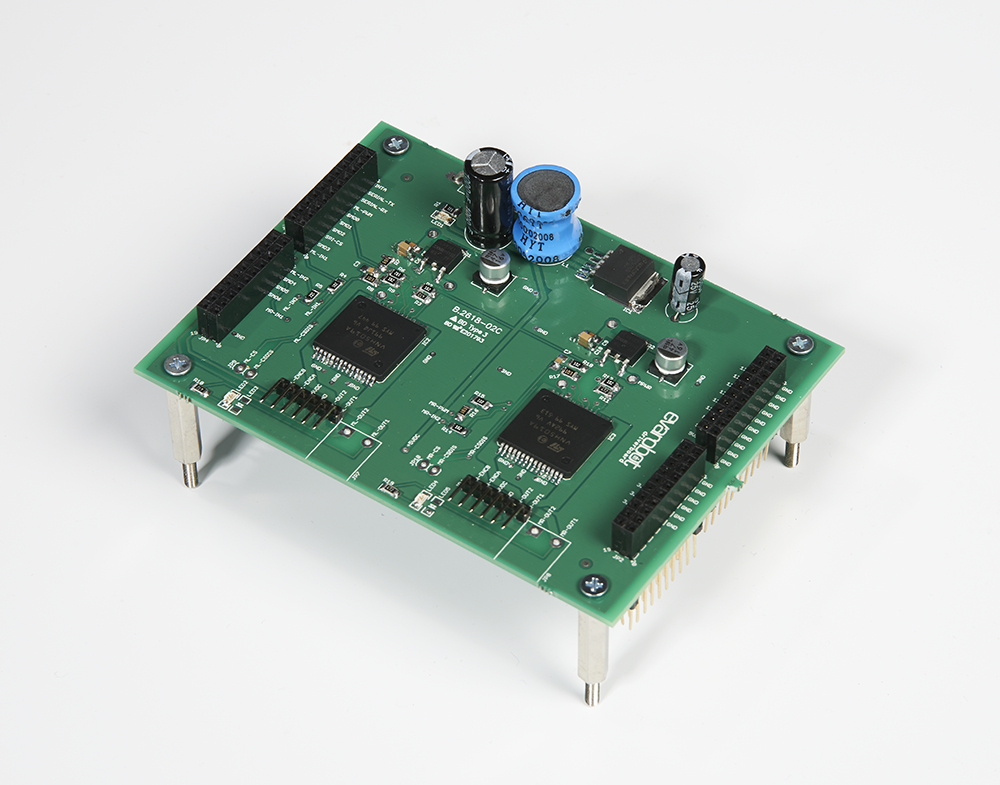

IM-DRV10 DC MOTOR SÜRÜCÜ KARTI
IM-DRV10 iki kanallı DC motor sürücü kartı 5.5 - 24V besleme gerilimi aralığında kanal başına sürekli 12A verebilir. Enkoderli motorlar için enkoder bağlantı arayüzü bulunur. TTL ve CMOS (2.5 - 5V) lojik giriş seviyeleri ile uyumludur. 20 kHz değerine kadar PWM sinyal frekansı desteklenir. Ters gerilim, yüksek gerilim, düşük gerilim, yüksek sıcaklık ve aşırı akım koruması özellikleri ile kullanımı kolay bir motor sürücüsüdür.
ÖZELLİKLER
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

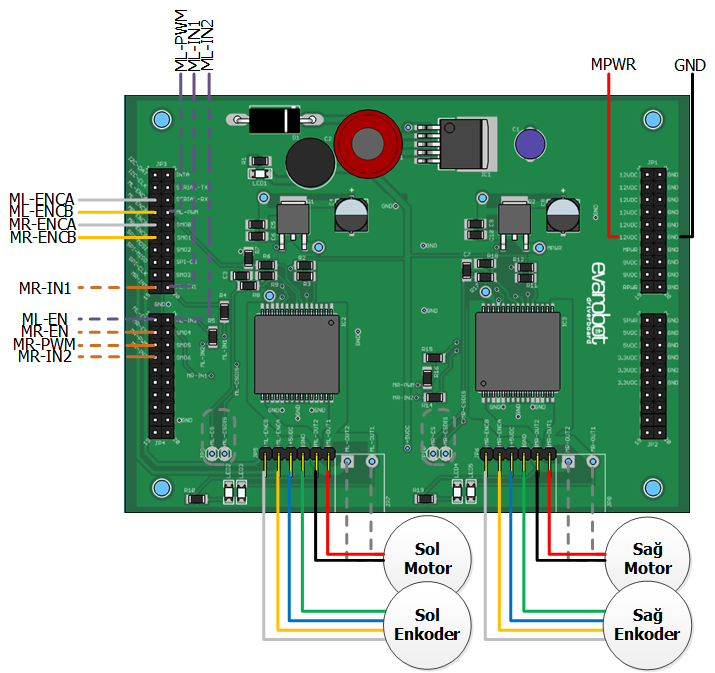

BAĞLANTI DİYAGRAMI
IM-DRV10 lojik bağlantıları 2x10 dişi PCB pimleri ile
yapılır. Motor ve enkoder bağlantıları 1x6 90º erkek PCB pimleri ile yapılır.
Yalnızca motor bağlantıları için opsiyonel olarak
klemens kullanılabilir. Kullanılan entegreye ait CS ve CSDIS pimleri
de kart üzerinde opsiyonel olarak yer almaktadır.

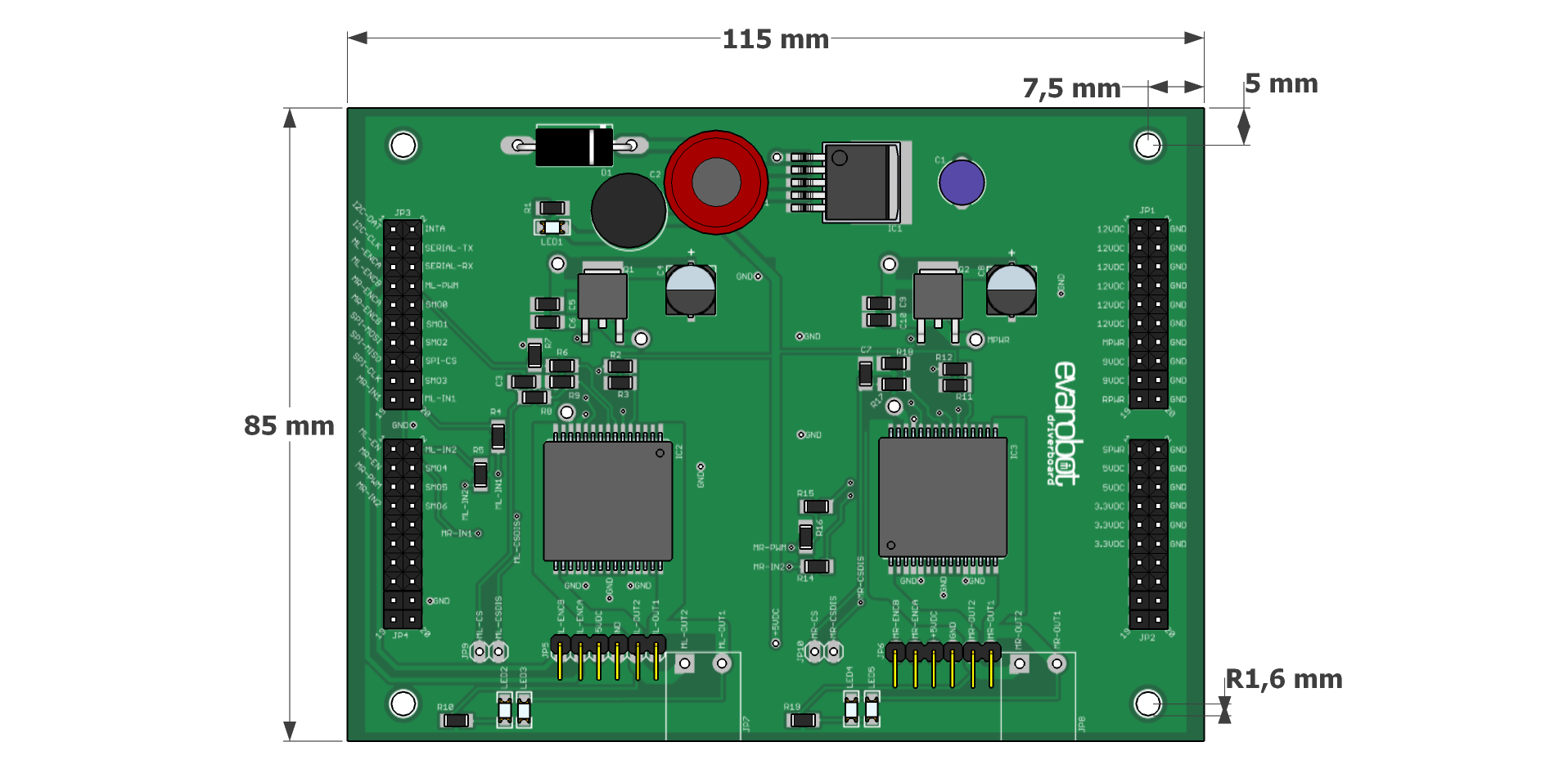

BOYUTLAR
DOKÜMANLAR
