Stok Kodu : 102.01.01

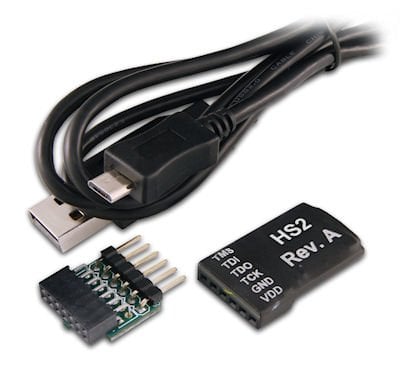

JTAG HS2 Programlama Kablosu
2.688,00 TL
JTAG HS2 PROGRAMLAMA KABLOSU
JTAG (The Joint Test Action Group) HS2, yüksek hızlı Xilinx FPGA programlama çözümüdür.
HS2, Digilent'ın 6-pin, 100-mil aralıklı programlama headerları ile veya Xilinx'in 2x7, 2mm konnektörü ve dahili adaptörü kullanarak hedef kartlara eklenebilir.
Tüm iMPACT, Chipscope, ve EDK içeren Xilinx araçları ile uyumludur.
Standart A micro-USB kablosu üzerinden PC'ye bağlandığı zaman, hedef karta bağlı olmasa bile, USB'den güç alır ve Digilent programlama kablosu olarak tanınır.
HS2, JTAG sinyal bufferları için ayrı bir Vdd pine sahiptir.
Yüksek hızlı 24mA three-state bufferları, hedef kartları HS2 ile 1.8V-5V sinyal gerilimleri ve 30mbit / saniyeye kadar bus hızlarıyla sürmek için izin verir.
Düzgün çalışabilmesi için, HS2'nin Vdd pini ve FPGA üzerindeki JTAG sürücüleri aynı gerilim kaynağına bağlı olmalıdır.
ÖZELLİKLER
|
|
|
|
|
|
|
|
|
|
| ÖZELLİKLER |  |
 |
 |
| Model | JTAG-SMT2 | JTAG-HS3 | JTAG-HS2 |
| Max Speed | 30 Mhz | 30 Mhz | 30 Mhz |
| Voltage Range | 1.8 - 5 V | 1.8 - 5 V | 1.5 - 5 V |
|
Xilinx Native
Support
|
ISE 14.1+
Vivado 2013.1+
|
ISE 14.1+
Vivado 2013.3+
|
ISE 13.2+
Vivado 2012.1+
|
|
Xilinx Plug-in
Support
|
ISE 13.1+ | ISE 12.1+ | ISE 12.1+ |
|
Digilent Adept™ Support
|
✓ | ✓ | ✓ |
| PC Interface | USB | USB | USB |
| Onboard USB Connector | ✓ | ✓ | ✓ |
|
Target Board Connector
Interface
|
11-pad SMT | 14-pin | 6-pin, 14-pin |
| 4-Wire JTAG | ✓ | ✓ | ✓ |
| 2-Wire JTAG | ✓ | X | ✓ |
|
ZYNQ-7000
PS_SRST Support
|
✓ | ✓ | X |
| SPI Support | ✓ | X | ✓ |
