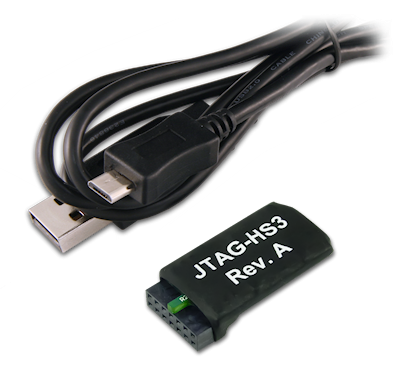

JTAG HS3 PROGRAMLAMA KABLOSU

JTAG HS3, yüksek hızlı Xilinx FPGA programlama çözümlerinin en yeni üyesidir.

HS3, JTAG HS1' dayanmaktadır. Ek olarak Xilinx Zync-SOC işlemcilerinin hata ayıklamasına olanak sağlar.

Xilinx'in 2x7 konnektörü kullanılarak hedef kartlara eklenebilir. Tüm iMPACT, Chipscope, ve EDK içeren Xilinx araçları ile uyumludur.

Standart A micro-USB kablosu üzerinden PC'ye bağlandığı zaman, hedef karta bağlı olmasa bile, USB'den güç alır ve Digilent programlama kablosu olarak kabul edilebilir.

HS3 küçük ve hafif bir tasarıma sahiptir.


  • Xilinx FPGA ve SoC ürünleri için küçük ve eksiksiz all-in-one JTAG programlama/hata ayıklama çözümü
  • Standart Xilinx JTAG header'a doğrudan takılabilir
  • Ayrık Vref JTAG sinyal voltajlarını sürer. Vref 1.8V - 5V arasında herhangi bir değer olabilir.
  • Yüksek hızlı USB2 port. 30 Mbit/sn 'ye kadar sürülebilir JTAG bus. (Frekans kullanıcı tarafından ayarlanabilir.)
  • Xilinx ISE® 14.1 ve üstü, Xilinx Vivado 2013.3 ve üstü sürümleri ile uyumlu
  • USB micro-B konnektörü kullanır






ÖZELLİKLER
Model  JTAG-SMT2 JTAG-HS3   JTAG-HS2
Max Speed 30 Mhz  30 Mhz  30 Mhz
Voltage Range 1.8 - 5 V  1.8 - 5 V  1.5 - 5 V
Xilinx Native
Support
ISE 14.1+
Vivado 2013.1+
ISE 14.1+
Vivado 2013.3+
ISE 13.2+
Vivado 2012.1+
Xilinx Plug-in
Support
 ISE 13.1+  ISE 12.1+  ISE 12.1+
Digilent Adept™ Support
 ✓  ✓  ✓
PC Interface USB  USB  USB
Onboard USB Connector ✓  ✓  ✓
Target Board Connector
Interface
 11-pad SMT  14-pin  6-pin, 14-pin
4-Wire JTAG ✓
 ✓
 ✓
2-Wire JTAG ✓
 X
 ✓
ZYNQ-7000
PS_SRST Support
 ✓
 ✓
 X
SPI Support
 ✓
 X ✓




Bu Ürün Hakkında Önemli Bilgilendirme

Bu ürün, üretici firmanın orijinal ürünüdür ve teknik bilgi gerektiren profesyonel kullanım için tasarlanmıştır. Yanlış ve test bağlantılar veya sağlamlığı doğrulanmamış devrelerde kullanım nedeniyle oluşabilecek arızaların tespit edilmesi mümkün olmadığından, güvenlik etiketi açılmış ürünler için iade ve garanti prosedürleri uygulanmamaktadır.

Ürünü kullanmadan önce:

  • Tüm bağlantılarınızı dikkatlice kontrol ediniz.
  • Programlayacağınız entegrenin teknik dokümanında yer alan “ICSP” veya “ISP Programming” başlığı altındaki talimatları takip ediniz.


Anlayışınız için teşekkür eder, ürünün doğru ve verimli bir şekilde kullanılmasını dileriz.
