JTAG SMT2 Surface-Mount Programlama Modülü
2.519,77 TL
JTAG SMT2 Surface-Mount Programming Module

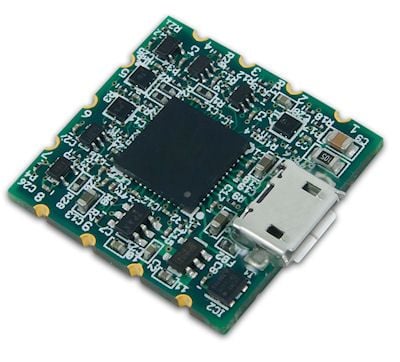

JTAG-SMT2, Xilinx FPGA'leri için kompakt ve tamamen kendine yeten yüzeye monte bir programlama modülüdür.
Modüle, iMPACT, Chipscope ve EDK dahil olmak üzere tüm Xilinx araçları doğrudan ulaşabilir. Kullanıcılar hedef kart üzerine doğrudan modülü yükleyebilir.
JTAG-SMT2, JTAG sinyallerini sürmek için 3.3V ana güç kaynağı ve ayrık Vref kaynağı kullanır.
Tüm JTAG sinyalleri yüksek hız, 24mA ve 1.8V-5V sinyal voltajı ve 30 MBit/sec'a kadar bus hızı sağlayan three-state buffer kullanır.
SMT2 modülü CE sertifikalı, AB RoHS ve REACH ile tamamen uyumludur.
Modül, tüm Digilent ürünleri ile uyumlu olan standart Type-A - microUSB kablo kullanır.
Kullanıcılar JTAG sinyallerini karşılık gelen FPGA sinyallerine doğrudan bağlayabilirler (Şekilde gösterilmiştir). En iyi sonuçlar için, bir düzlem zemin üzerine ana PCB kenarına bitişik modülü monte edilmelidir. Buna karşın kullanıcılar SMT2 altındaki ana PCB üstündeki sinyal izlerini çalıştırabilir.
NOT: JTAG'ın maksimum hızla çalışması için, SMT2 ve FPGA arasındaki empedansı 100 Ohm'un altında tutun.
|
|
|
|
|
|
|
|
|
|
| ÖZELLİKLER |  |
 |
 |
| Model | JTAG-SMT2 | JTAG-HS3 | JTAG-HS2 |
| Max Speed | 30 Mhz | 30 Mhz | 30 Mhz |
| Voltage Range | 1.8 - 5 V | 1.8 - 5 V | 1.5 - 5 V |
|
Xilinx Native
Support
|
ISE 14.1+
Vivado 2013.1+
|
ISE 14.1+
Vivado 2013.3+
|
ISE 13.2+
Vivado 2012.1+
|
|
Xilinx Plug-in
Support
|
ISE 13.1+ | ISE 12.1+ | ISE 12.1+ |
|
Digilent Adept™ Support
|
✓ | ✓ | ✓ |
| PC Interface | USB | USB | USB |
| Onboard USB Connector | ✓ | ✓ | ✓ |
|
Target Board Connector
Interface
|
11-pad SMT | 14-pin | 6-pin, 14-pin |
| 4-Wire JTAG | ✓ | ✓ | ✓ |
| 2-Wire JTAG | ✓ |
X |
✓ |
|
ZYNQ-7000
PS_SRST Support
|
✓ |
✓ |
X |
| SPI Support | ✓ |
X | ✓ |
