LCR-TC1 Çok Fonksiyonlu Elektronik Komponent Test Cihazı
LCR-TC1 Çok Fonksiyonlu Elektronik Komponent Test Cihazı
NPN ve PNP transistörler, kondansatörler, dirençler, diyotlar, triyotlar, N-kanallı ve P-kanallı MOSFET'ler, tristörler, piller vb. için

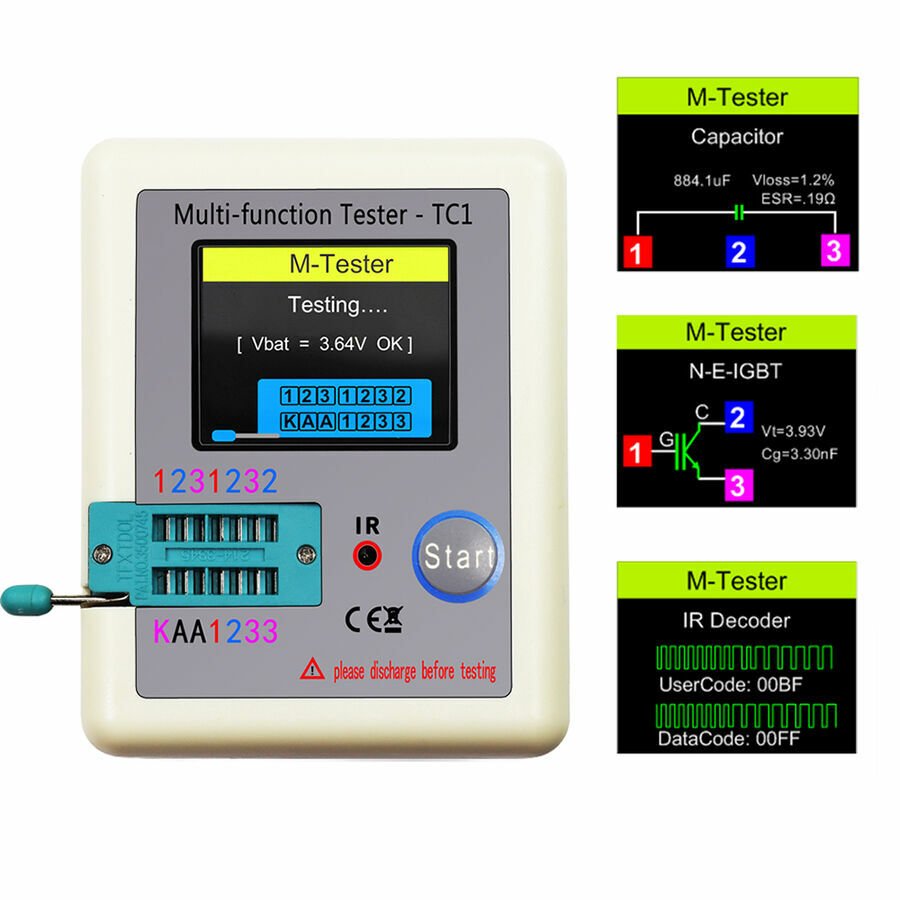

LCR-TC1, 1.8 Inch TFT bir ekrana sahip, çok fonksiyonlu elektronik komponent test cihazıdır. NPN ve PNP transistörlerini, kondansatörleri, dirençleri, diyotları, triyotları, N-kanallı ve P-kanallı MOSFET'leri, tristörleri, pilleri vb. test etmek için kullanılır. Ayrıca kızılötesi dalga biçimlerini tespit etmek için de kullanılabilir.

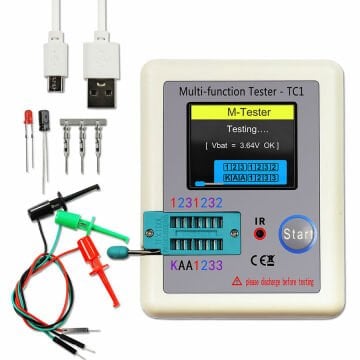

LCR-TC1 Çok Fonksiyonlu Test Cihazına, bahsi geçen komponentlerin pinlerini ilgili yerlere yerleştirip ZIF soket mandalını kapatınız. Dedektör otomatik olarak algılama yapacak ve nihai değer arkadan aydınlatmalı TFT ekranda net bir şekilde görüntülenecektir. Ürünün paket içeriğinde; 1 adet Çok Fonksiyonlu TFT Transistör Test Cihazı, 1 adet elektronik bileşenler seti, 1 adet kablo ve 3 adet test kancası bulunmaktadır.
LCR-TC1, bileşen türünü otomatik olarak algılayan, kullanımı kolay bir elektronik bileşen test cihazıdır. Bileşeni sokete takmanız yeterlidir (bileşenin her ayağı farklı bir numara soketine yerleştirilmelidir) ve kilitleme kolunu aşağı çevirin (veya test kliplerini kullanın) ve renkli LCD'de bilgileri algılamak ve görüntülemek için başlat düğmesine basın.

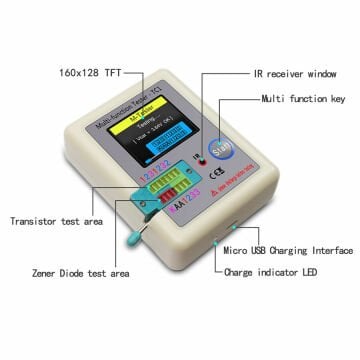

LCR-TC1 Özellikleri
- 1.8 "Renkli LCD Ekran
- 14 pinli ZIFF soketi
- IR Dedektörü
- 3 adet yaylı kanca klips içerir
Bu elektronik bileşen test cihazı aşağıdaki bileşen tiplerini tespit edebilir:
- NPN ve PNP transistörleri
- Kondansatörler
- Direnç
- Diyotlar (zener diyotları dahil)
- Triodlar
- N-kanal ve P-kanal MOSFET
- IGBT
- JFET
- Triaklar
- 0.1V ~ 4.5V akü voltajı algılama
- Ayrıca kızılötesi dalga formlarını da algılar
LCR-TC1 Teknik Özellikleri
| Üretici Firma | FNIRSI |
|---|---|
| Ürün Kategorisi | Bobin ve Kondansatör Ölçerler |
| Ekran | TFT |
| Ekran Boyutu | 1.8 Inch (3.5mm*3cm) |
| Pil | 0.1-4.5V |
| Güç Modu | Lityum Pil |
| Kapasitans | 25pF- 100mF |
| Direnç | 0.01-50MΩ |
| Endüktans | 0.01mH-20H |
| İstasyon Ölçü Değeri | 70mm*90mm*27mm |
CSI-TC1 Aralıkları:
| CSI-TC1 | Aralıkları |
|---|---|
| Diyot Aralığı | <4.5V |
| Zener Diyot: Transistör Algılama Alanı | 0.01-4.5V |
| Zener Diyot Algılama Alanı | 0.01-30V |
| Triyak Aralığı | IGT <6mA |
| Kapasite | 25pF-100mF |
| Direnç | 0.01-50MO |
| Endüktans | 0.01mH-20H |
| Pil | 0.1-4.5 V |
