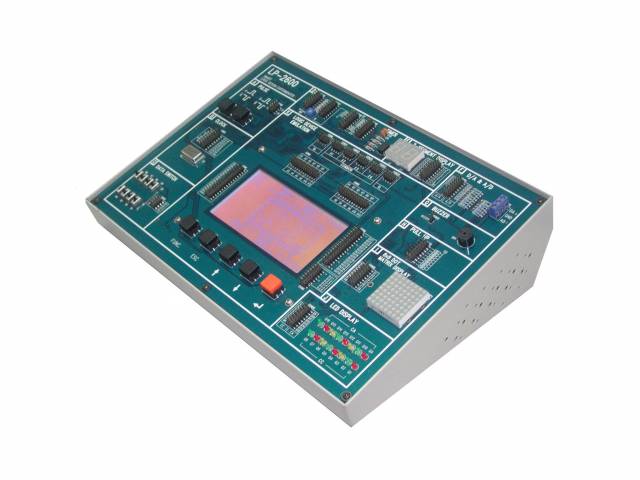

LP-2600 LOJİK LABORATUVARI (LOGIC LAB)

Özellikleri:

 Sistem, temel lojik kapılardan ve dijital  logic ünitelerinden oluşmuştur
 Herhangi bir TTL veya CMOS entegreye ihtiyaç yoktur.
 Herhangi bir lehimleme gerektirmez.
 Basit Giriş-Çıkış  bağlantıları gösterilmiştir.
 Pinleri ölçme ve test etme noktaları oluşturulmuştur.
 Standart lojik uygulamaları için uygundur.
 240x128 grafik ekran,
 Benzetme:
1- TTL IN (x28) pin
2- TTL OUT (x28) pin
3- O.C. Out (x6) pin
4- Kontrol tuşları

Çıkış Üniteleri:

Standart Devre Modülü
1- Ortak Anod Led Ekran x8
2- Ortak Katod Led Ekran x8
3- İzoleli Ortak Anod 7 Parçalı Gösterge x2
4- 8x8 nanokrom dot matrix LED
5- Buzzer Ünitesi
6- VH, VL, Ortak nokta x 4

 Gelişmiş Devre Modülü
1- 555 devre ünitesi
  a. Tekdurumlu Multi-vibraters
  b. Non-stable Multi-vibraters
2- D/A ünitesi
3- A/D ünitesi

 Gelişmiş Yazılım Modülü

-Kullanıcılara deneysel devreleri düzenleyip gözden geçirme
imkanı sağlar
-Deney laboratuvarına deneysel devreleri yüklemeye (download)
izin verir.

 Deneysel İçerik:

1- Temel Lojik kapı deneyi
2- Assembled Lojik kapı deneyi
3- Toplayıcı (adder) deneyi
4- Çıkarıcı (substracter) deneyi
5- Assembled Lojik deneyi
6- Dijital Lojik uygulaması
7- Sıralı Lojik deneyi
8- Sıralı Lojik uygulaması
9- D/A çevirici deneyi
10- A/D çevirici deneyi
11- 555 multi-vibraters devresi deneyi
12- Pull-up devresi deneyi

=> PC den bağımsız çalışabileme
=> Özellikle yeni başlayanlar için lojik
mantığı kavraya bilmek için eşsiz bir
uygulama kartı.
