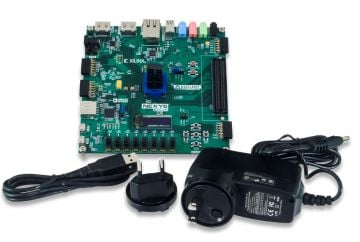

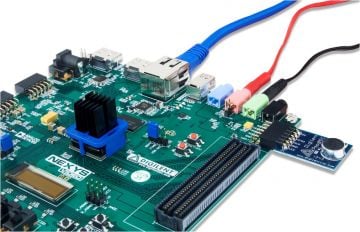

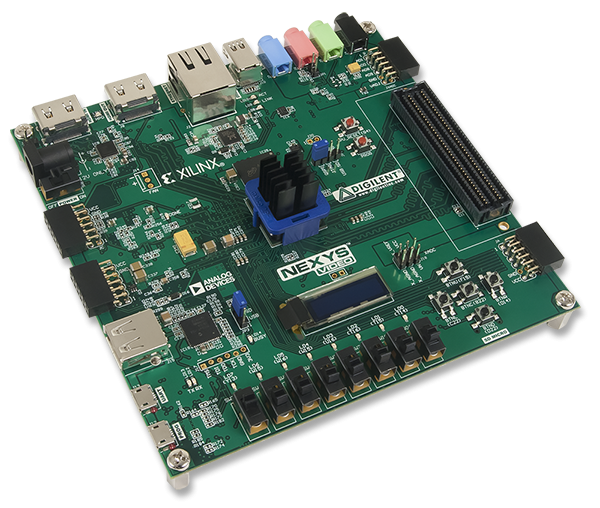

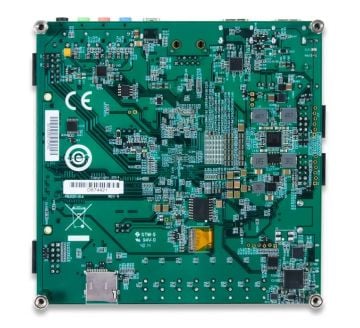

Nexys Video Artix-7 FPGA: Trainer Board for Multimedia Applications
Nexys Video, FPGA kartlarına son eklenen ve ses/video meraklılarının düşünceleri göz önünde bulundurularak tasarlanmıştır.
Nexys Video, kendisini ses/video uygulamaları geliştirmek için ideal bir hale getiren çeşitli bileşenler içerir. Artix-7™ XC7A200T FPGA, Xilinx's Artix-7™ ailesinin en güçlü çipidir. Mini DisplayPort kaynağı; tek yönlü, yüksek bant genişliğinde, düşük gecikmeli ses/video kanallı bir kart olmasını sağlar. Yüksek bant genişliğinde harici hafızalar, üç yüksek hızlı dijital video portu ve 24-bit ses codec ile tasarlanan Nexys Video, ses/video geliştirmek için güçlü bir platformdur.
Nexys Video, ISE ve Vivado toolchains ile uyumludur. Bu araçların ücretsiz WebPACK™ sürümlerini desteklediği için tasarımlar hiçbir ek ücret ödenmeden uygulanabilir.
Artix-7 FPGA Özellikleri
33,650 logic slices, each with four 6-input LUTs and 8 flip-flops 13 Mbits of fast block RAM (3x more than the Nexys 4 DDR) 10 clock management tiles, each with phase-locked loop (PLL) 740 DSP slices Internal clock speeds exceeding 450MHz On-chip analog-to-digital converter (XADC) Up to 3.75Gbps GTP transceivers 512MB 800MHz DDR3 Dedicated onboard USB port for JTAG programming and data transfers HDMI sink and HDMI source Mini DisplayPort source Audio codec w/ four 3.5mm jacks 10/100/1000 Ethernet PHY with included unique MAC address USB-UART bridge USB HID host for mice and keyboards Fully-populated 160-pin FMC LPC connector microSD card slot for nonvolatile storage (card not included) User EEPROM 32Mbyte quad-SPI flash Four Pmod™ ports, Pmod for XADC signals Onboard user interfaces: 128x32 monochrome OLED display, 5 user push buttons, 8 user switches, 8 user LEDs
