Stok Kodu : ITD.151.06
Raspberry PI 2.8'' TFT BOARD
%30
617,40 TL
882,00 TL

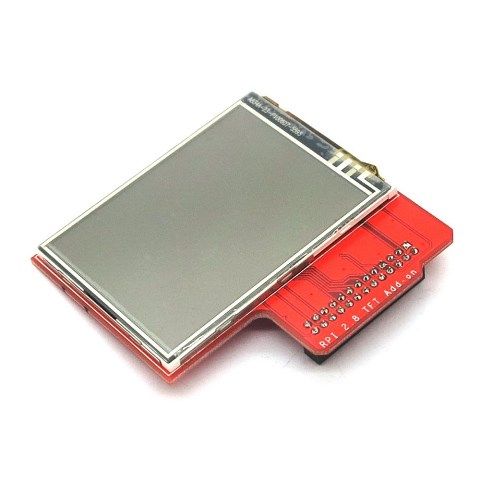

Raspberry PI 2.8" TFT Kartı
Raspberry PI 2.8 TFT Kartı, Raspberry Pi kartı için tasarlanmış 2.8” dokunmatik renkli TFT ekran modülüdür. Ekran 263K renk gösterebilen, 8-bit data bus ve 4-bit kontrol bus arabirimine sahip ILI9323DS kontrolcüsü kullanır. TFT modül, Raspberry kartına GPIO arabirimi üzerinden bağlanır. Touch fonksiyonu ile Raspberry Pi masaüstünü görüntülemek ve tıklayarak, dokunma ve geribildirim gerçekleştirmek için kullanılabilir.

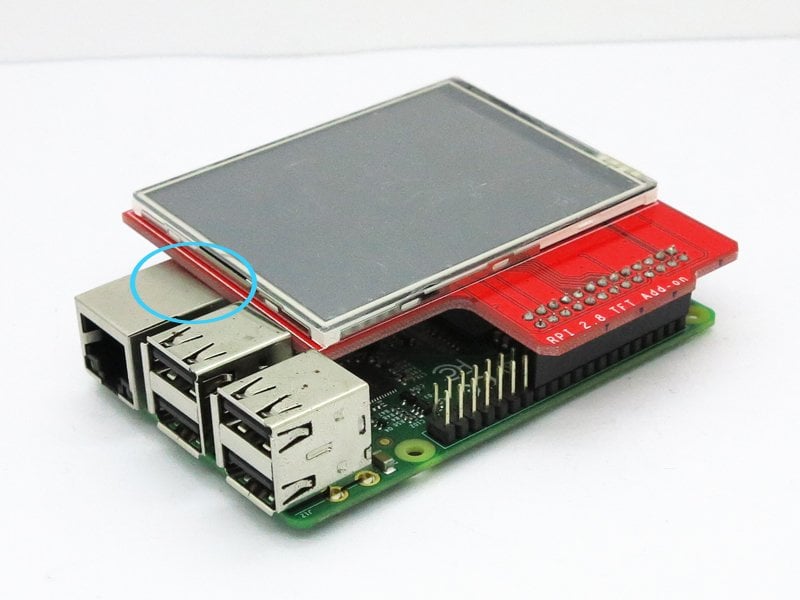

Raspberry Pi2 de kullanımı

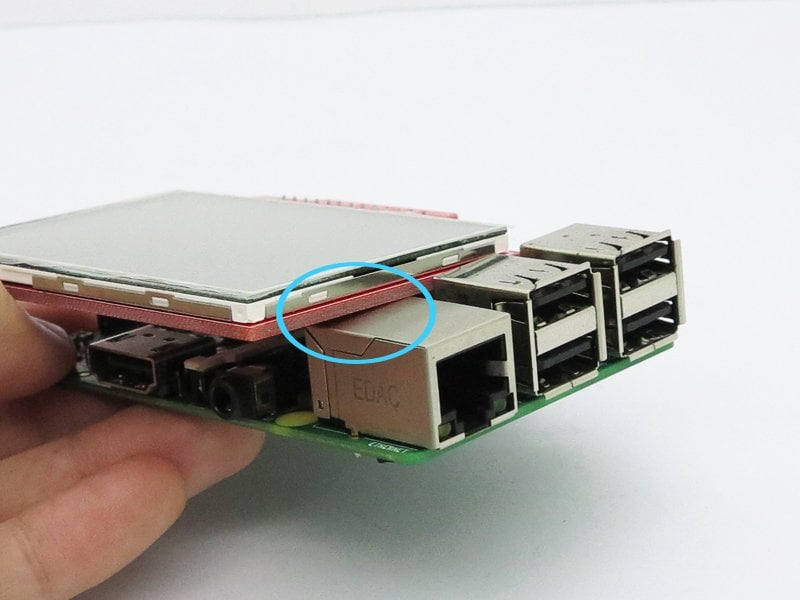

Raspberry PI Type B de ethernet portu ile mekanik sorun yaşanır fakat bu ekranın çalışmasına engel değildir.
 |
 |
Özellikler
| PCB size | 72.0mm X 71mm X 1.6mm |
| Input voltage | 3.3V |
| Screen size | 2.8” |
| Resolution | 240x320 |
| Backlight | LED |
| Color | 262K |
| Driver chip | ILI9325DS |
Elektriksel Karakteristik
| Parameter | Min. | Typical | Max. | Unit |
| Supply voltage | - | 3.3 | 3.6 | VDC |
| Current consumed (average) | - | 20 | 40 | mA |
| Input voltage VinH | 3 | 3.3 | 3.6 | V |
| Input voltage VinL | -0.3 | 0 | 0.5 | V |
| Output voltage VoutH | 3 | 3.3 | 3.6 | V |
| Output voltage VoutH | -0.3 | 0 | 0.5 | V |
Pin Özellikleri
| Raspberry PI Pin N.O. | Pin name | Pin of 2.8 TFT |
| 11 | GPIO0 | DB10 |
| 12 | GPIO1 | DB11 |
| 13 | GPIO2 | DB12 |
| 15 | GPIO3 | DB13 |
| 16 | GPIO4 | DB14 |
| 18 | GPIO5 | DB15 |
| 22 | GPIO6 | DB16 |
| 7 | GPIO7 | DB17 |
| 3 | SDA0 | RS |
| 5 | SCL0 | WR |
| 24 | CE0 | CS |
| 26 | CE1 | RST |
| 19 | MOSI | TOUCH_CLK |
| 21 | MISO | TOUCH_CS |
| 23 | SCLK | TOUCH_DIN |
| 8 | TXD | TOUCH_DOUT |
| 10 | RXD | TOUCH_IRQ |
| 2 | +5V | - |
| 1 | +3.3V | 3.3V |
| 6 | GND | GND |
