Stok Kodu : ITD.151.07
Raspberry PI LCD1602 BOARD
%30
312,76 TL
446,80 TL

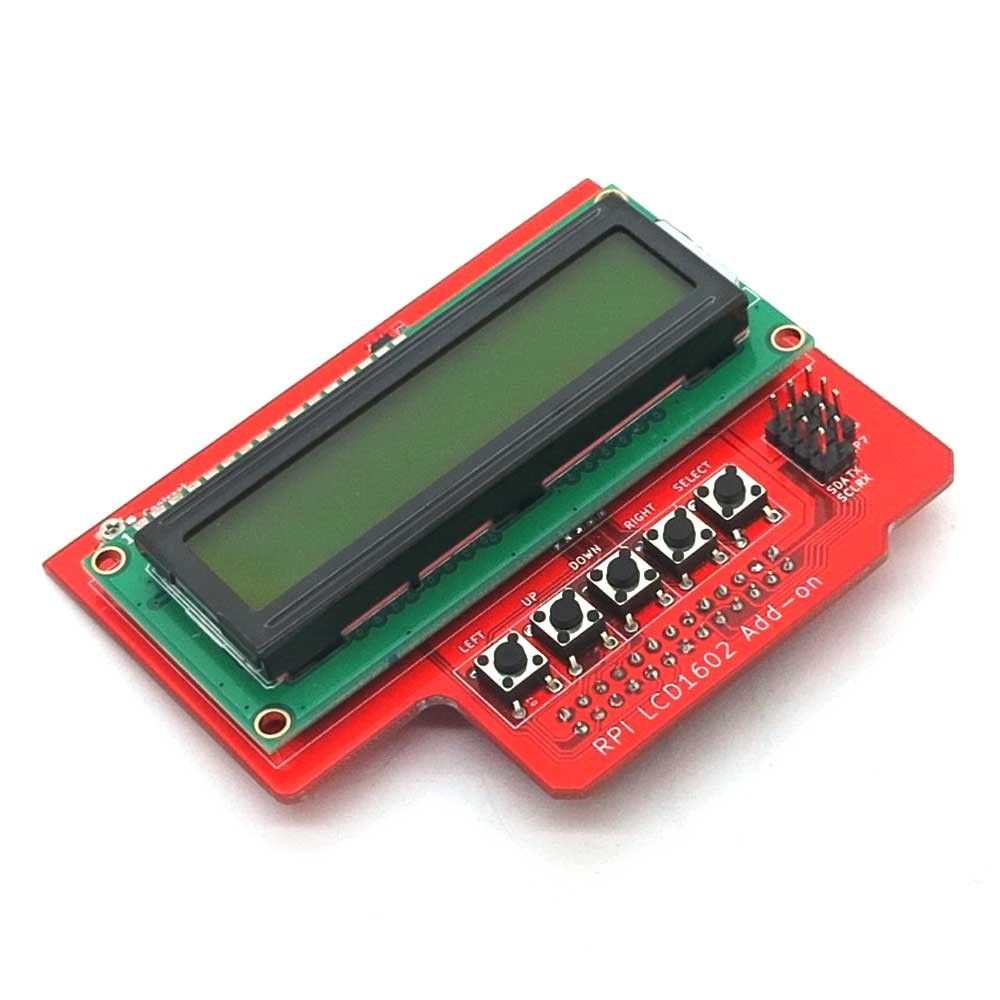

Raspberry PI 16x02 LCD Kartı
(Raspberry Pi B+ ile de uyumludur)
Raspberry Pi Kartınıza 2 satır 16 karakter LCD özelliği eklemeniz için geliştirilmiş bir karttır. GPIO soketine takılarak, görüntülenecek içeriği kontrol etmek için kullanılır. Yazılım ile arka ışığı açıp kapatabilirsiniz. Karttaki düğmeler ekrandaki imleci kontrol etmek için kullanılır.
Pin Özellikleri
| Raspberry PI Pin N.O. | Pin name | Pin of LCD1602 Module | Description |
| 11 | GPIO0 | D4 | LCD1602 data cable |
| 12 | GPIO1 | D5 | LCD1602 data cable |
| 13 | GPIO2 | D6 | LCD1602 data cable |
| 15 | GPIO3 | D7 | LCD1602 data cable |
| 16 | GPIO4 | RS | Register selection cable |
| 18 | GPIO5 | E | Enable |
| 22 | GPIO6 | BLK control | Backlight control pin(1) |
| 7 | GPIO7 | - | Electronic brick interface |
| 3 | SDA0 | - | Electronic brick interface |
| 5 | SCL0 | - | Electronic brick interface |
| 24 | CE0 | LEFT BUTTON | Button output pin(2) |
| 26 | CE1 | UP BUTTON | Button output pin(2) |
| 19 | MOSI | DOWN BUTTON | Button output pin(2) |
| 21 | MISO | RIGHT BUTTON | Button output pin(2) |
| 23 | SCLK | SELECT BUTTON | Button output pin(2) |
| 8 | TXD | - | Electronic brick interface |
| 10 | RXD | - | Electronic brick interface |
| 2 | +5V | - | |
| 1 | +3.3V | - | |
| 6 | GND | - |
