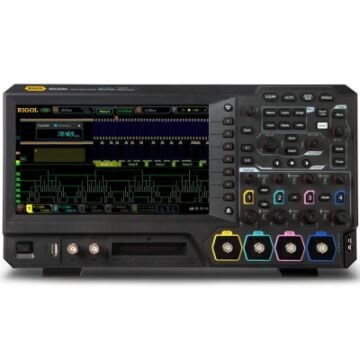

Rigol MSO5354 350MHz 4 Kanallı 8GS/S Lojik Analizörlü Dijital Osiloskop
Rigol MSO5354 350MHz 4 Kanallı 8GS/S Lojik Analizörlü Dijital Osiloskop
RIGOL MSO5354, 350MHz bant genişliğine,8GS/S örnekleme oranına , 100Mpts ( Standart ) hafızaya , 4 Analog Kanallı ve 16 dijital kanal girişine sahip Mixed Signal dijital osiloskoptur.
MSO5000 serisi, RIGOL tarafından geliştirilen UltraVision II teknolojisi ile tasarlanmış çok işlevli ve yüksek performanslı dijital osiloskoptur.
7 bağımsız ölçü aletini bir araya getiren MSO5000 serisi, 8 GSa/s yüksek örnekleme oranı, 200 Mpts'ye kadar son derece yüksek hafıza derinliği ( Standart 100Mpts), 9 "ekran, 300.000 wfms/s mükemmel dalga formu yakalama oranı ve güçlü veri analizi işlevlerine sahiptir.
Özeliklerinin çoğu sektörde en üst seviyeye ulaşmıştır.
MSO5000 Günümüzün entegre tasarımı ile alanında mühendisler için kullanışlı bir araç haline gelmiştir.
RIGOL tarafından piyasaya sürülen MSO5000 serisi dijital osiloskop, Sadece bir osiloskop değil 7 bağımsız cihazı 1 cihaz içinde toplamış çok kullanışlı bir ölçüm aletidir;
- Oscilloscope
- Spectrum Analyzer (FFT Function)
- 16-channel Logic Analyzer
- 25MHz Signal Generator
- Digital Voltmeter
- High-precision Frequency Counter
- Power Analyzer
MSO5000 serisi, gerçek gereksinimlerinizi karşılayacak esnek ve ekonomik bir çözüm sunar.
Standart Aksesuarlar
- Osiloskop
- Kanal başı 1 adet 350MHz PVP2350 probe
- Güç Kablosu
- USB bağlantı Kablosu
Mixed Signal Opsiyonu için PLA2216 Porbe’u haricen satın alınmalıdır.
| Osiloskop Modeli | MSO5354 | |
|---|---|---|
| Analog Kanal + Dijital Kanal | 4 + 16 | |
| Analog BW | 350 MHz | |
| Max. Örnekleme Oranı | 8 GS/s 8 GSa/s (Tek Kanal),4GSs/s( ikikanal) 2GSa/s (Bütün kanallardan) | |
| Yükselme Zamanı | <1ns | |
| Dikey Çözünürlük | 8 Bit | |
| Dikey Hassasiyet | 500 μV/div~10 V/div | |
| Zaman Çözünürlğü | 10ps | |
| Max. Hafıza Derinliği | 50Mpts( 100Mpts Opsiyonel) | |
| Dalga yakalama Oranı | >300,000 wfms/s | |
| Maks. Dalga Şekli Kayıt | 450.000 | |
| Ekran | 9'' Kapasitif multi-touch dokunmatik ekran | |
| Dahili Sinyal Üretici | 25MHz - 2 KANAL ( opsiyonel) | |
| Dahili Voltmetre | Standart | |
| Frekans Sayıcı | 6 Digit Frekans Sayıcı | |
| Güç Analiz Opsiyonu | Opsiyonel | |
| Seri Analiz Opsiyonları | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, and MILSTD-1553 |
|
| Histogram | Standart | |
| FFT | Gelişmiş FFT Standart | |
| Bağlantı | standard: USB, LAN, and HDMI |
|
| Ekran Çözünürlğü | 1024x600 |
