RÖLE KARTI

RÖLE KARTI

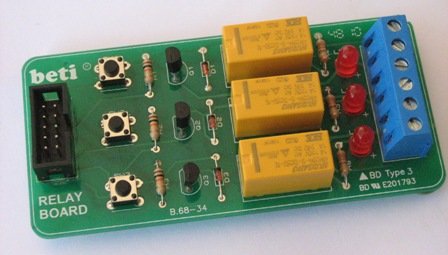

Uygulaması sadece Mikroelektronika’nın eğitim ve uygulama kartları ile kısıtlı olmayan genel-amaçlı röle kartı.

3 adet 5V SP/ST kontaklı röle BJT’ler ile tamponlanmış PIC MCU port çıkışları, Yarı-iletken diyod ile korunmuş röle sargıları, Röle kontaklarını dış dünyaya vermeye imkan sağlayan klemens bağlantı elemanları. IDC-10 konnektörü ile uygulama kartına kolay bağlantı, Hazır uygulama örnekleri.

Röle elektriksel sinyali mekanik harekete dönüştüren elektromekanik bir elemandır. Metal bir çekirdek üzerine yalıtılmış telden sarılmış bir sargı ile bir veya birden fazla kontağı olan metal armatürden oluşur. Sargıya DC bir güç uygulandığında sargıdan akım geçer bu akımın oluşturduğu manyetik alan armatürün kapalı kontağını açar, açık kontağını kapar. Röleye bağlı güç kapatıldığında bobindeki manyetik alan çakılır ve ters yönde kuvvetli bir voltaj oluşturur ki bu ters voltaj da röleye bağlı transistorü bozabilir. Bu nedenle röle sargılarına ters beslem konumunda bir yarı-iletken diyod bağlanarak oluşan yüksek voltajın kısa devre edilmesi sağlanır.

16F877 portlarının maksimum akım sürme kapasitesi 25 mA’dir. Ancak röle sargısı yaklaşık 100 mA çeker. Bu nedenle araya bir transistör bağlanarak akım kazancı yükseltilir; röle transistorün kollektör devresine bağlanır. Transistör bazına mantık (1) seviyesi uygulandığında, transistör saturasyona girer ve röleyi uyarır. Transistör bazına bağlanan direnç rölenin yalancı uyarılmasını önlemek ve baz akımını sınırlamak içindir. Bu nedenle RB0’dan çıkan temiz bir mantık(1) ancak röleyi uyarabilir.

Röle ayrıca bir optik-kuplaj entegresi ile de sürülebilir. Optik-kuplaj devresi hem akım kazancı sağlar ve hem de dış bağlantı devresini Mikrodenetleyici’den izole eder. Genellikle yüksek akım optik-kuplaj entegrelerinin çıkışlarında "Darlington Transistör” bağlantısı vardır; bu nedenle bu entegreler yüksek akım sağlayabilirler.

Optik-kuplaj entegresi bağlantısı genellikle Mikrodenetleyici’nin yüksek güçte bir yük sürme gereği olduğu durumlarda gerekir; örneğin motor veya ısıtıcı gibi yükler voltaj kararsızlığından dolayı Mikrodenetleyici’yi riskli duruma sokar. Karttaki rölelerin kontakları kart tipi Klemens’lere taşınmış ve yük konusunda kullanıcıya esneklik tanınmıştır. En basit uygulamayla röle kontakları 5 Voltluk bir LED’i sürüp yakabilir.

Butonlara basıldığında Erkek header ın 0,1,2 pinlerine +5Volt iletilir. Sırası ile 3,4,5 nolu pinlere rölelerin bobinleri bağlıdır. Devre şemasını inceleyiniz.

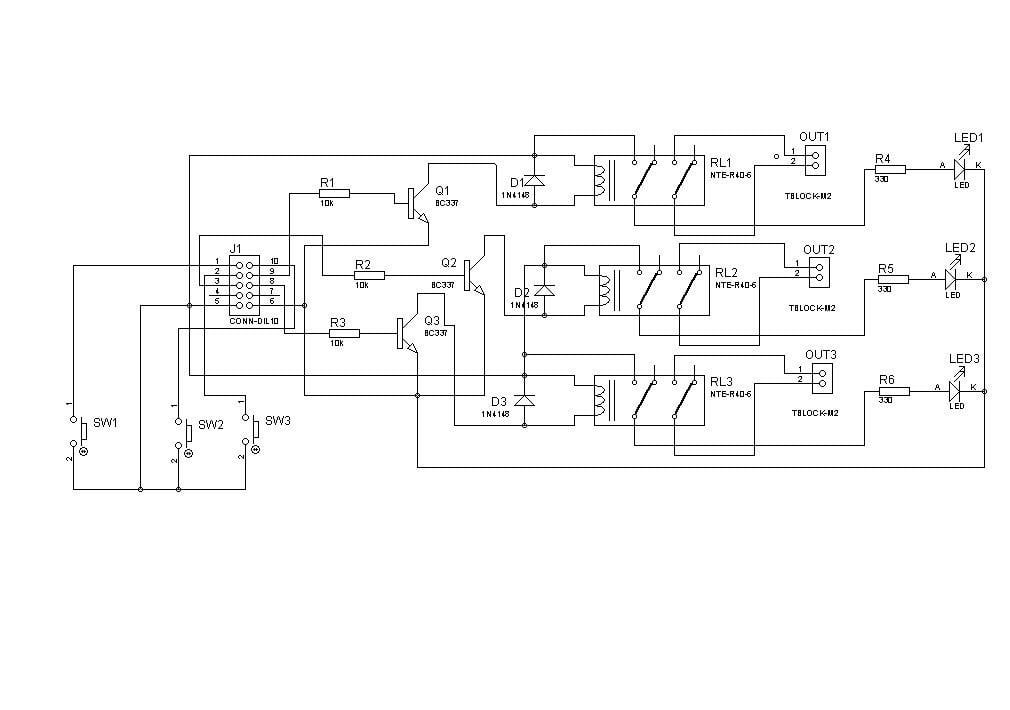

DEVRE ŞEMASI
