Terminal click, yalnızca mikroBUS ™ yuvaları ile donatılmış geliştirme sistemleri için veya Clicker geliştirme sistemleri ailesi gibi az sayıda mevcut GPIO pini için özellikle ilginç olabilir. Böyle bir sisteme Terminal tıklamasının kullanılması, kullanılabilirliğini büyük ölçüde artıracak ve yine de küçük, kompakt ve yönetilebilir kalacaktır. Standart aralıklı (2.54 mm) başlık sayesinde, bir tel atlama teli, örneğin bir osiloskop probu veya belki bazı ek elektronik devreler bağlamak kolaydır. Bu şekilde, Terminal tıklama, sistemde tıklama panosu varken sinyalleri gerçek zamanlı olarak izlemeyi kolaylaştırır.

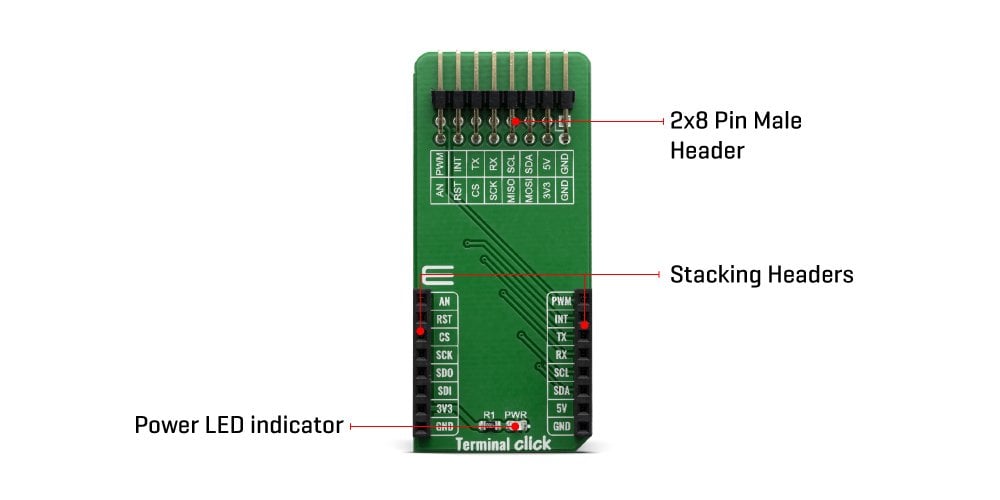

Terminal click, diğer herhangi bir tıklama panosu gibi mikroBUS ™ 'a bağlanabilen yüksek kaliteli bir PCB'den oluşur. Terminal tıklamasının üst kısmına 2x8 pin başlığı yerleştirilir. Başlık pimlerinin her biri, kullanılmakta olan mikroBUS ™ üzerindeki bir pime karşılık gelir. Bunlar basitçe paralel olarak bağlanmıştır. İstifleme başlıkları sayesinde, click board ™ ile bağlantı sağlam ve sabit kalır. Dışında. Bu tür bir yığınlama topolojisine sahip olmak, her zaman mükemmel bir bağlantı kalitesini koruyarak, yığılmış tıklama tahtalarının ™ kolay pim erişimine ve manipülasyonuna izin verir.

Geliştirme sistemine harici ekipman eklemeye ihtiyaç duyulduğunda, istenen mikroBUS ™ soketi Terminal tıklama ile doldurulabilir, bu da daha da fazla bağlantıya izin verir. Bu, istifleme kapasitesini neredeyse sınırsız hale getirir. Ancak mikroBUS ™ 'a bağlı hatların çok uzun yapılmamasına dikkat edilmelidir. Bu gibi durumlarda, daha uzun mikroBUS ™ sinyal hatlarını telafi etmek için iletişim frekansının biraz azaltılması gerekebilir.
Terminal kliklemesinin eklendiği mikroBUS ™ hatları, bağlı mikroBUS ™ 'un pimlerini yansıtan üst 16 pimli başlık aracılığıyla paylaşılır. Bu nedenle, Terminal tıklama ile çalışırken ve ona harici bir cihaz bağlarken dikkatli olunmalıdır çünkü mikroBUS ™ üzerindeki aynı pinler ya iletişim için (SPI, UART, I2C) ya da başka bir amaç için (RST) paylaşılır. , INT veya GPIO olarak kullanılan diğer pinler).
Tüm istiflenmiş tıklama panoları ™ aynı güç raylarını paylaştığından, bir Terminal tıklama aynı zamanda güç raylarını paylaşır, bu da onu herhangi bir click board ™ ve geliştirme sistemiyle uyumlu hale getirir.
