Zybo Z7-10 ARM&FPGA SoC Geliştirme Kartı

Stok Kodu : 72.02.01.02

Zybo Z7-10 ARM&FPGA SoC Geliştirme Kartı

13.398,00 TL
Kategori
FPGA & SoC
Barkod
410-351-10
Fiyat
319,00 USD + KDV
SDSoC Voucher
SEPETE EKLE
HEMEN AL
Birlikte Alın

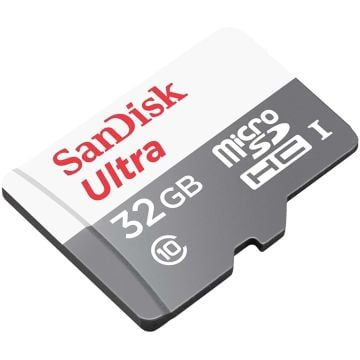

SanDisk 32GB MicroSD Kart 100MB/s
BETİ
SanDisk 32GB MicroSD Kart 100MB/s
294,00 TL
SEPETE EKLE
Micro USB 5 Pin Kablo SL-77A
S-Link
Micro USB 5 Pin Kablo SL-77A
63,00 TL
SEPETE EKLE
Ürün Bilgisi
Ürün Bilgisi

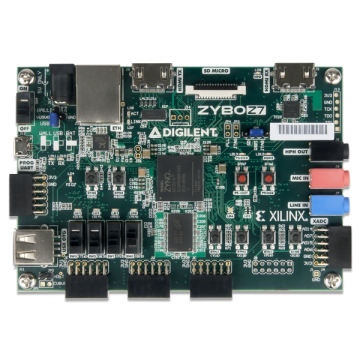

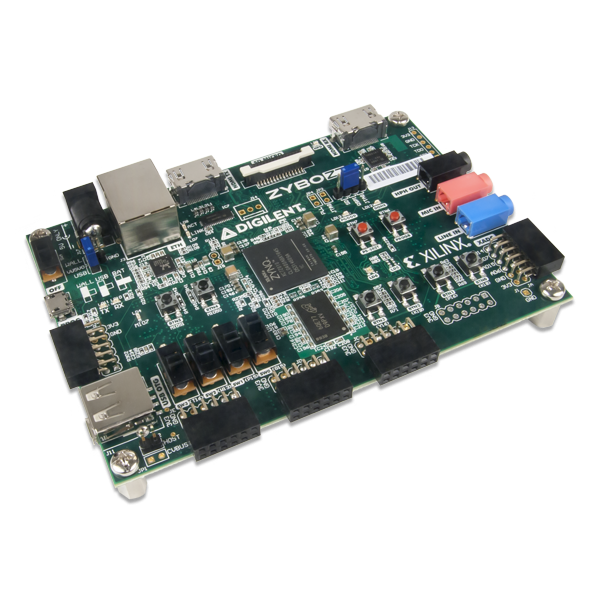

Zybo Z7-10
Zynq-7000 ARM/FPGA SoC Geliştirme Kartı

(P/N:410-351-10)

2012 de piyasaya sürülmüş olan Zybo’nun ikinci nesil güncellemesi olan Zybo Z7, Xilinx Zynq-7000 ailesi üzerine inşa edilmiş kullanıma hazır gömülü yazılım ve dijital devre geliştirme kartıdır.

Çift çekirdek ARM Cortex-A9 işlemci ile Xilinx 7-Series FPGA’yi başarılı bir şekilde bütünleştiren Zynq ailesi, Xilinx All Programmable System-on-Chip (AP SoC) mimarisine dayanır.

Zybo Z7’nin üzerinde, güçlü bir tek kart bilgisayar yaratmak için, Zynq zengin multimedya ve bağlantı çevreselleriyle donatılmıştır. MIPI CSI-2 uyumlu Pcam konektörü, HDMI giriş ve çıkışı, yüksek DDR3L bant genişliği de içeren Zybo Z7’nin zengin video özellikleri, görsel uygulamalar için ekonomik bir çözüm olması için özenle seçilmiştir.

Digilent kataloğundan, motor kontrolcüleri, sensörler, göstergeler gibi 70’in üzerinde Pmod çevresel kartın bağlanabilmesini sağlayan Zybo Z7’nin Pmod konektörleri, ek donanım gerektiren uygulamaları oldukça kolaylaştırmaktadır.
Paket İçeriği:
ZYBO Z7-10 Kartı
(USB Kablo paket içeriğine dahil değildir.)


 Zybo Z7 serisi Z7-10 ve Z7-20 olarak iki farklı modele sahiptir.
Bu sayfadaki ürün fiyatı Zybo Z7-10 un fiyatıdır.
Aşağıdaki tabloda Zybo serisinin karşılaştırma tablosunu bulabilirsiniz.



ZYBO

ZYBO Z7-10

ZYBO Z7-20

Zynq Özellikleri

Zynq Part Numarası

XC7Z010-1CLG400C

XC7Z020-1CLG400C

İşlemci

650 MHz çift çekirdek Cortex-A9

667 MHz çift çekirdek Cortex-A9

Programlama Seçenekleri

JTAG, Quad-SPI Flash, microSD

1 MSPS On-chip ADC

Var

Look-up Tables (LUTs)

17,600

53,200

Flip-Flops

35,200

106,400

Block RAM

270 KB

630 KB

Clock Yönetim Bloğu

2

4

Hafıza

DDR

512 MB DDR3 with 32-bit bus @ 1050 MHz

1 GB DDR3L with 32-bit bus @ 1066 MHz

Quad SPI Flash

16 MB

mikroSD Soketi

Var

Güç

Giriş Seçenekleri

USB ya da 5V harici güç kaynağı

Fan konektörü

Yok

Var

USB

&

Ethernet

Gigabit Ethernet

Var

USB-JTAG devresi

Var

USB-UART dönüştürücü

Var

USB 2.0 OTG

Host ve Slave

Ses ve Video

Audio Codec

SSM2603

VGA çıkış

Var

Yok

Bidirectional HDMI

Var

Yok

HDMI çıkış

Yok

Var

HDMI giriş

Yok

Var

Pcam MIPI CSI-2 Kamera Portu

Yok

Var

GPIO Aygıtlar

Butonlar

6

Anahtarlar

4

LED’ler

5

RGB LED’ler

0

1

2

Ekstra Konektörler

Pmod Konektörleri

6

5

6

Ebatlar

En

88 mm

Boy

122 mm


ÖZELLİKLER

ZYNQ Processor:
      • 667 MHz dual-core Cortex-A9 processor
      • DDR3L memory controller with 8 DMA channels and 4 High Performance AXI3 Slave ports
      • High-bandwidth peripheral controllers: 1G  Ethernet, USB 2.0, SDIO
      • Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C
      • Programmable from JTAG, Quad-SPI flash, and microSD card
      • Programmable logic equivalent to Artix-7 FPGA
Memory:
      • 1 GB DDR3L with 32-bit bus @ 1066 MHz
      • 16 MB Quad-SPI Flash with factory programmed 128-bit random number and 48-bit globally unique EUI-48/64™ compatible identifier
      • microSD slot
Power:
      • Powered from  USB or any 5V external power source
USB and  Ethernet:
      • Gigabit Ethernet PHY
      • USB-JTAG Programming circuitry
      • USB-UART bridge
      • USB 2.0 OTG PHY with host and device support
Audio and Video:
      • Pcam camera connector with MIPI CSI-2 support
      • HDMI sink port (input) with CEC (Zybo Z7-20) and without CEC (Zybo Z7-10)
      • HDMI source port (output) with CEC
      • Audio codec with stereo headphone, stereo line-in, and microphone jacks
Switches, Push-buttons, and LEDs:
      • 6 push-buttons (2 processor connected)
      • 4 slide switches
      • 5 LEDs (1 processor connected)
      • 2 RGB LEDs (Zybo Z7-20) and 1 RGB LED (Zybo Z7-10)
Expansion Connectors:
    • 6 Pmod ports (Zybo Z7-20) and 5 Pmod Ports (Zybo Z7-10)
      • 8 Total Processor I/O
      • 40 Total FPGA I/O (Zybo Z7-20) and 32 (Zybo Z7-10)
      • 4 Analog capable 0-1.0V differential pairs to XADC
